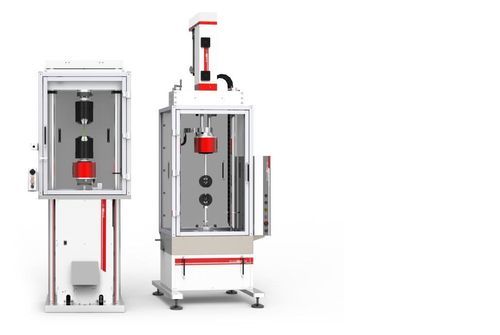

Macchina per prova di torsione BV series

di coppiadi faticacontrollabile tramite PC

Panoramica del prodotto
Progettata per carichi combinati assiali e torsionali, la serie BV fornisce una completa caratterizzazione meccanica di materiali e componenti. Disponibile in un'ampia gamma di capacità, con coppia fino a 230 Nm, questi sistemi assiale-torsione combinano un layout compatto e rigido con la flessibilità di integrazione di una gamma completa di attuatori (EA e UD).

Caratteristiche

• Coppia massima: 230 Nm
• Controllo di due o più assi elettromeccanici sincronizzati
• Encoder rotativo assoluto integrato
• Acquisizione dati ad alta risoluzione a 24 bit
• Controllo remoto
• Stazione di controllo separata e indipendente
• Gestione prove semplice e flessibile tramite interfaccia grafica Test Center
• Ampia gamma di ganasce, accessori dedicati e celle di carico
• Integrazione con estensimetri e camere climatiche

Tipi di prova

• Assiale‑Torsione (combinata)
• Statico
• Dinammico (inclusa fatica torsionale e fatica a carichi combinati)

Applicazioni

• Prove materiali (metalli, materie plastiche, polimeri — fatica torsionale e analisi di rottura)
• Biomedico (impianti, caratterizzazione meccanica di ossa e tessuti molli, prove di strumenti chirurgici, impianti/fili/viti)
• Automotive (alberi di trasmissione, componenti in gomma, fissaggi, parti sospensione — prove di fatica)
• Aerospaziale (materiali compositi, componenti strutturali, analisi di fatica a carichi combinati)

BV series - panoramica modelli (Metrico)
BV Series | BV020 | BV035 | BV060 | BV080 | BV100 | BV170 | BV230
Coppia continua | 15 Nm | 25 Nm | 45 Nm | 55 Nm | 80 Nm | 135 Nm | 160 Nm
Coppia dinamica (fatica sinusoidale) | 20 Nm | 35 Nm | 60 Nm | 80 Nm | 100 Nm | 170 Nm | 230 Nm
Velocità di prova | 350 rpm | 350 rpm | 200 rpm | 150 rpm | 200 rpm | 200 rpm | 100 rpm
Carico assiale statico (max. ammissibile) * | 15 kN | 50 kN | 50 kN | 50 kN | 50 kN | 50 kN | 50 kN
Carico assiale dinamico (max. ammissibile) * | 10.5 kN | 35 kN | 35 kN | 35 kN | 35 kN | 35 kN | 35 kN
Raffreddamento | Aria | Aria | Aria | Aria | Aria | Circuito chiuso acqua | Circuito chiuso acqua
Numero max. di rivoluzioni | ±10000 * (si applica a tutti i modelli)
Encoder rotativo assoluto | Integrato (tutti i modelli)

BV series - panoramica modelli (Imperial)
BV Series | BV020 | BV035 | BV060 | BV080 | BV100 | BV170 | BV230
Coppia continua | 132.76 lbf·in | 221.27 lbf·in | 398.28 lbf·in | 486.79 lbf·in | 708.06 lbf·in | 1194.85 lbf·in | 1416.12 lbf·in
Coppia dinamica (fatica sinusoidale) | 177.01 lbf·in | 309.78 lbf·in | 531.04 lbf·in | 708.06 lbf·in | 885.07 lbf·in | 1504.63 lbf·in | 2035.67 lbf·in
Velocità di prova | 350 rpm | 350 rpm | 200 rpm | 150 rpm | 200 rpm | 200 rpm | 100 rpm
Carico assiale statico (max. ammissibile) * | 3372.13 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf
Carico assiale dinamico (max. ammissibile) * | 2360.49 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf
Raffreddamento | Aria | Aria | Aria | Aria | Aria | Circuito chiuso acqua | Circuito chiuso acqua
Numero max. di rivoluzioni | ±10000 * (si applica a tutti i modelli)
Encoder rotativo assoluto | Integrato (tutti i modelli)

Note
* Valori superiori su richiesta

Specifiche

• Coppia dinamica max: 230 Nm
• Velocità massima di prova: fino a 350 rpm (dipende dal modello)
• Carico assiale statico ammissibile max: fino a 50 kN (dipende dal modello)
• Carico assiale dinamico ammissibile max: fino a 35 kN (dipende dal modello)
• Intervallo di coppia continua: 15 Nm a 160 Nm
• Intervallo di coppia dinamica (fatica): 20 Nm a 230 Nm
• Raffreddamento: aria (modelli più piccoli) o circuito chiuso acqua (modelli più grandi)
• Numero max. di rivoluzioni: ±10000 (tipico, valori superiori su richiesta)
• Encoder rotativo assoluto integrato
• Acquisizione dati 24 bit ad alta risoluzione e gestione prove tramite interfaccia grafica Test Center
• Compatibile con camere climatiche, estensimetri e ampia gamma di ganasce e accessori
