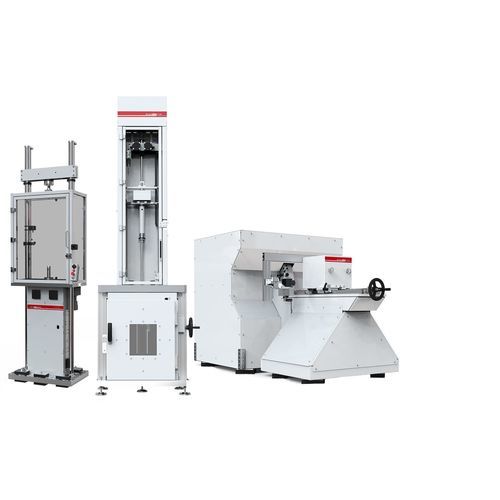

Barra di Hopkinson

Panoramica
I test ad alto tasso di deformazione analizzano il comportamento dei materiali sotto carichi rapidi e intensi. I sistemi STEP Lab riproducono impatti per ricerca automobilistica, aerospaziale e dei materiali, consentendo prove di trazione e compressione fino a 30 m/s e carichi statici/dinamici fino a 150 kN. È possibile aggiungere una camera climatica per prove a temperatura controllata e configurare il sistema in modalità multi-attuatore.

Caratteristiche

• Carico massimo: 150 kN
• Velocità massima: 30 m/s
• Progettato per prove HCF (High Cycles Fatigue)
• Integrazione con telecamere DIC ad alta velocità di terze parti
• Prove ad alta affidabilità
• Funzionamento multi-attuatore o modalità singola
• Carichi dinamici fino a 200 kN (dipende dal sistema)
• Ampia gamma di accessori disponibili
• Manutenzione zero
• Installazione semplice (Plug&Play)
• Basso consumo energetico

Tipologia di prova

• Alta velocità
• Compressione
• Trazione
• Impatto

Applicazioni

• Materie plastiche
• Metalli
• Compositi

Aree di applicazione e ricerca

• Caratterizzazione di metalli, compositi e polimeri da condizioni quasi-statiche fino a tassi di deformazione di 1000/s
• Analisi dei danni cumulativi dei componenti aerospaziali sottoposti a impatti ad alto tasso di deformazione
• Simulazione di impatti come incidenti automobilistici
• Prove di impatto a trazione su cavi di paracadute e cinture di sicurezza
• Studi per la riduzione di massa dei componenti

Attuatori e famiglie di sistemi
Le macchine per prove di deformazione ad alta velocità si basano su attuatori elettrici ad alta dinamicità (motori lineari). Le famiglie di sistemi disponibili sono pensate per diversi casi d'uso: serie UD per fatica, HUD per resistenza e alte forze dinamiche continue, e XUD per prove di breve durata con accelerazioni molto elevate.

Norme

• ASTM D3763
• ASTM D638-5
• ISO 8256-2
• ISO 6603-2
• ISO 26203-2
• ISO 18872
• ISO 11343
• SAE International J2749

Note
I sistemi supportano il controllo in anello chiuso di forza e spostamento tramite il Test Center controller, acquisizione dati a 24 bit ad alta risoluzione, e possono essere configurati con fino a 8 assi controllati e sincronizzati. Possono essere installati su strutture diverse e supportano configurazioni geometriche flessibili.

Caratteristiche / specifiche tecniche

• Velocità di prova massima: fino a 30 m/s
• Carico massimo statico/dinamico tipico: 150 kN (dipende dal sistema); carichi dinamici fino a 200 kN indicati nelle caratteristiche
• Capacità di tasso di deformazione: caratterizzazione fino a 1000/s
• Serie UD: prove di fatica fino a 2 m/s e 10G
• Serie HUD: prove dinamiche fino a 6 m/s e 45G
• Serie XUD: prove dinamiche fino a 6 m/s e 90G
• Attuazione: motori lineari ad alta dinamicità
• Controllo: anello chiuso forza e spostamento tramite Test Center controller
• Acquisizione dati: 24 bit ad alta risoluzione
• Assi: fino a 8 assi controllati e sincronizzati
• Accessori: camera climatica installabile per prove a temperatura; integrazione con telecamere DIC ad alta velocità
• Installazione: Plug & Play
• Manutenzione: manutenzione zero dichiarata
• Energia: basso consumo energetico
