Macchina per prova di resistenza ST series

di prestazionedi potenzameccanica

Panoramica del prodotto
Le strutture di carico STEP Lab sono progettate per ospitare un'ampia gamma di configurazioni di carico meccanico, dai semplici test statici a prove di durata più complesse. Progettate per elevata rigidità, integrazione fluida e lunga vita operativa, le soluzioni di telai modulari STEP Lab offrono le prestazioni e la flessibilità necessarie ai laboratori di prova per adattarsi a requisiti in evoluzione.

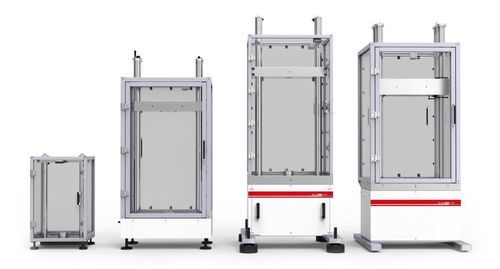

Configurazioni standard

• ST05
• ST015T (Tavolo)
• ST015F (Pavimento)
• ST100

Note
I telai modulari possono essere personalizzati in base a requisiti di prova specifici e adattati in ogni aspetto (tipo di telaio, traversa, maniglie di sicurezza, posizione del quadro elettrico, ecc.).

Esempio di configurazione — ST015 – Struttura di carico
Tipo di telaio

• B – Macchina da banco
• F – Macchina a pavimento

Regolazione della traversa

• M – Regolazione manuale della traversa (manovella superiore)
• L – Regolazione manuale della traversa (manovella laterale)
• E – Regolazione elettrica della traversa

Posizione del quadro elettrico

• A – Quadro elettrico sospeso (solo per attuatori con potenze 3A e 6A)
• F – Quadro elettrico a pavimento

Sensori di bloccaggio della traversa

• N – Senza sensori di bloccaggio della traversa
• Y – Traversà con sensori di bloccaggio

Tipo di maniglia del portello di sicurezza

• B – Maniglia standard
• L – Maniglia illuminata
• I – Maniglia illuminata con interblocco

Posizione della maniglia del portello

• R – Maniglia porta lato destro
• L – Maniglia porta lato sinistro

Pannello posteriore rimovibile per accesso posteriore

• F – Pannello fisso
• R – Pannello rimovibile

Barriera di sicurezza

• N – Senza barriera di sicurezza
• Y – Con barriera di sicurezza

Predisposizione e dimensione della traversa

• SEA005 – Per EA05, traversa con spessore 89 mm
• SEA050 – Per EA050, traversa con spessore 89 mm
• LEA050 – Per EA050, traversa con spessore 150 mm

Caratteristiche / specifiche tecniche

• Telai modulari ad alta rigidità per prove statiche e di durata
• Progettati per integrazione senza problemi con macchine di prova e apparecchiature di laboratorio
• Lunga vita operativa e modularità per adattarsi a requisiti di prova in evoluzione
• Diverse configurazioni standard (ST05, ST015T, ST015F, ST100) e opzioni completamente personalizzabili
• Tipi di telaio: da banco (B) o a pavimento (F)
• Regolazione della traversa: manuale (manovella superiore o laterale) o elettrica (M, L, E)
• Posizioni del quadro elettrico: sospeso (A) o a pavimento (F)
• Opzioni di sicurezza e accesso: presenza di barriera, tipi di maniglie (standard, illuminate, con interblocco), pannelli posteriori rimovibili
• Dimensioni / predisposizioni delle traverse disponibili per diverse serie di attuatori (esempi: SEA005, SEA050, LEA050)
• Adatto a laboratori di prova che richiedono strutture configurabili per varie configurazioni di carico meccanico
