Panoramica

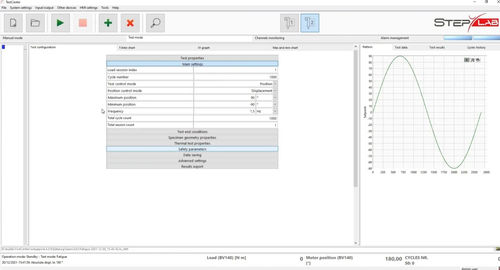

Test Center è un software universale di gestione prove per i sistemi STEP Lab, progettato per snellire i flussi di lavoro di prova in laboratorio e produzione. Offre configurazione completa delle prove, acquisizione e visualizzazione dati in tempo reale e generazione rapida di report in formati office standard.

Capacità principali

• Gestione unificata di un'ampia gamma di macchine di prova STEP Lab (statiche e dinamiche).
• Personalizzazione dei parametri di prova e delle caratteristiche dei provini.
• Configurazione di prove statiche (trazione, compressione, flessione) e dinamiche (urto, cicliche) con forme d'onda e sequenze avanzate.
• Visualizzazione numerica e grafica in tempo reale delle curve di prova.
• Strumenti di post-processing: analisi dei dati, tabelle riepilogative e confronto storico.
• Creazione rapida di report ed esportazione in Word, Excel e PDF.

Funzionalità del software (panoramica)

• Personalizzazione delle prove con preset modificabili e profili utente.
• Impostazioni flessibili per modalità statiche e dinamiche; supporto per più tipi di forme d'onda e modalità di controllo.
• Editor di sequenze per definire sequenze di azioni e passaggi integrati.
• Gestione prove multi-assiali per preparazione ed esecuzione oltre le prove monoassiali.
• Configurazione di prove cicliche in controllo posizione o forza.
• Visualizzazione multicanale in tempo reale e tracciatura delle curve.
• Creazione di report ed esportazione in formati office comuni.
• Strumenti di post-processing e confronto dei risultati storici.

Moduli di prova disponibili

• Modulo statico: controllo delle prove meccaniche statiche (trazione, compressione, creep) con acquisizione dati, test di performance, compensazione forma d'onda e profili QA.
  • Report & analisi: forza vs spostamento, forza vs velocità, spostamento vs tempo, resistenza vs tempo, velocità vs tempo, condizione vs tempo, forza di picco vs temperatura, combinazioni tempo-spostamento-velocità e riepiloghi di prova.
• Modulo creep: analisi della deformazione nel tempo.
• Moduli fatica: supporto HCF (assiale, flessione 3/4 punti, trave rotante, sbalzo) e LCF in controllo di deformazione con forma d'onda, frequenza, ampiezza, rapporti A/R e R, punti di commutazione e condizioni di interruzione.
• Moduli multi-azione e multi-assi per prove dinamiche combinate.
• Modulo ammortizzatori (R&D e EOL): prove ammortizzatori complete con calcoli K*, K', fase, Tan Delta, smorzamento, energia, ampiezza; gestione PWM per ammortizzatori attivi; controllo dei limiti e prove a temperatura incrementale.
• Modulo DMA: analisi meccanica dinamica di materiali viscoelastici con fino a quattro canali di controllo simultanei; misure di rigidità dinamica, angolo di fase, smorzamento e modulo; scansioni per frequenza/ampiezza/temperatura.
• Modulo molle: prove dedicate alle molle.
• Modulo EOL: calcoli in tempo reale, valutazione tolleranze per produzione ad alta velocità, analisi statistica di lotto, posizioni di parcheggio/prova/prelievo, prove di forza a gas e schermate diagnostiche.
• Modulo HIL: integrazione hardware-in-the-loop.
• Riproduzione profili: prove punto per punto e riproduzione cronologia picchi.
• Prove personalizzate: sviluppi su richiesta cliente.

Funzionalità aggiuntive

• Integrazione con moduli di acquisizione di terze parti (es. HBM per estensimetri, National Instruments per acquisizione analogica ad alta frequenza).
• Supporto per camere climatiche per funzionamento in condizioni non ambientali.
• Reset pre-carico: annullamento degli effetti di pre-tensione durante il fissaggio dei provini.

Reportistica, elaborazione e usabilità

• Creazione rapida di report con template preconfigurati ed esportazione in Microsoft Word, Excel e PDF.
• Strumenti di post-processing per i dati acquisiti con tabelle riepilogative e viste comparative.
• Interfaccia intuitiva progettata per ambienti di laboratorio e produzione.

Specifiche tecniche

• Tipi di prova supportati: statiche (trazione, compressione, flessione), dinamiche (urto, cicliche), fatica (HCF/LCF), creep, DMA, multi-assiali e sequenze personalizzate.
• Modalità di controllo: controllo forza, controllo spostamento, controllo in velocità dove applicabile (es. EOL).
• Acquisizione in tempo reale: visualizzazione numerica e grafica multicanale.
• Controllo dinamico multicanale: fino a quattro canali dinamici simultanei per DMA e moduli avanzati.
• Formati di esportazione: Microsoft Word, Excel, PDF.
• Integrazione: supporto per DAQ di terze parti (HBM, National Instruments) e controllo camere climatiche.
• Funzioni EOL: gestione lotti, analisi statistiche, valutazione tolleranze, diagnostica e capacità di esecuzione ad alta velocità.
• Specifiche ammortizzatori: calcoli K*/K'/fase/Tan Delta/smorzamento/energia, controllo PWM, monitoraggio temperatura e prove a temperatura incrementale.
