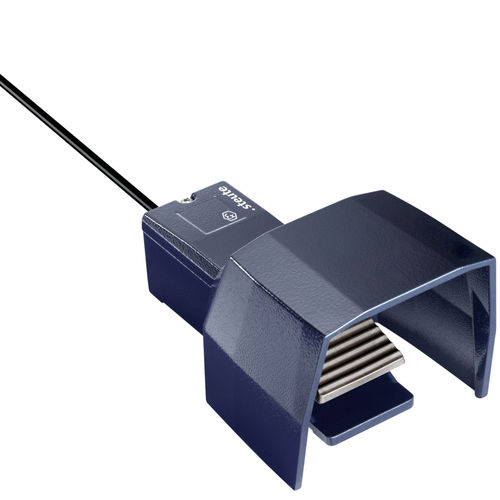

Interruttori a pedale di comando Ex GFS series

elettrico1 pedalecon protezione

• Zona Ex 1 e 21 • 1 pedale • Custodia in metallo • Con calotta di protezione • Max. 4 contatti • Altezza del pedale ridotta • Con cavo precablato • Attenzione: sull'ordine specificare le omologazioni internazionali richieste! Norme applicate EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN 60079-31, EN ISO 13849-1 Custodia alluminio pressofuso, verniciato a polvere Pedale termoplastica, rinforzato con fibra di vetro, antiurto, autoestinguente UL 94 V-0 Calotta di protezione alluminio pressofuso, verniciato a polvere Grado di protezione IP65 (IEC/EN 60529) B10d (10 % carico nominale) Ex GFS: 2 milioni TM Ex GFS: max. 20 anni Collegamento cavo precablato H05VV-F Sezione di collegamento 3 oppure 4 x 0,75 mm² (compreso capocorda) Materiale contatti argento Sistema di commutazione Ex GFS: commutazione lenta, NC ad apertura obbligata A Ex GFSM: commutazione rapida Elementi di commutazione Ex GFS: 1 contatto NC/1 contatto NA, tipo Zb Ex GFSM: contatto in scambio con interruzione semplice C o 1 contatto NC/1 contatto NA, tipo Za Inserto di commutazione Ex GFS: Ex 14 Ex GFSM: tipo C: ExM 14, tipo Za: ExM 14 1Ö/1S Categoria d'impiego AC-15; DC-13 Corrente/tensione d’ esercizio nominale Ie/Ue Ex GFS: 6 A/250 VAC; 0,25 A/230 VDC Ex GFSM: 5 A/250 VAC; 0,16 A/230 VDC Ex GFSM 1Ö/1S: 5 A/250 VAC; 0,2 A/230 VDC Protezione da corto circuito Ex GFS: 6 A gG/gN fusibile Ex GFSM: 5 A gG/gN fusibile Temperatura circostante Ex GFS: T6: –20 °C … +60 °C, T5: –20 °C … +75 °C Ex GFSM: T6: –20 °C … +60 °C Durata meccanica > 1 milione di manovre Energia di impatto max. 7 J Certificato di collaudo PTB 11 ATEX 1002 X IECEx PTB 11.0090X * Giappone: CML 22JPN1380X (Ex 14) *
