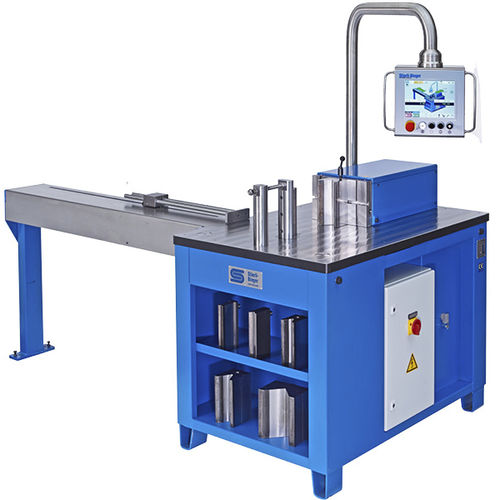

Curvatrice idraulica 420-W

per tubiper profilatiorizzontale

Il centro di piegatura Stierli-Bieger 420 CNC/W è un sistema molto efficiente che può essere dotato di un moderno controllo a 1 o 2 assi. L'operatore può programmare il sistema in modo molto semplice, poiché lo schermo lo guida attraverso la finestra di dialogo. È possibile programmare l'angolo di piegatura richiesto e le dimensioni di arresto. Il ritorno elastico relativo al materiale viene calcolato da tabelle di piegatura salvate nel sistema di controllo, che possono essere adattate o ampliate a seconda delle esigenze. Inoltre, la lunghezza prima della piegatura e le posizioni di arresto vengono calcolate automaticamente. È possibile salvare 100.000 programmi con 20 diverse piegature ciascuno. Le velocità veloci e fini sono già impostate su entrambi gli assi. Il portautensili da 200 mm e il robusto perno con diametro di 80 mm consentono un uso versatile e un facile montaggio di utensili semplici. Per la piegatura si utilizzano utensili che possono essere cambiati facilmente e rapidamente. La piastra di lavoro molto grande garantisce un posizionamento efficace di pezzi piegati molto grandi. Lo speciale cilindro guidato lubrificato a olio non richiede manutenzione e non ha guide aperte! Il pedale viene utilizzato per avviare l'operazione di piegatura. Controllo Il moderno sistema di controllo CNC-W corrisponde a un moderno sistema di controllo delle presse piegatrici. L'ampio e chiaro pannello touchscreen a colori con display grafico offre una moltitudine di funzioni di controllo che consentono una rapida programmazione e produzione di pezzi piegati. Programmazione dei pezzi piegati a tempo di record: Inserimento diretto e rapido di angoli e lunghezze Le misure degli angoli e delle lunghezze, come indicato nel diagramma, possono essere inserite sia nella programmazione diretta con dialogo grafico, sia in forma tabellare. Libreria di stampi predefinita (libreria di sbarre) Le geometrie utilizzate di frequente sono già raccolte in una libreria predefinita.
