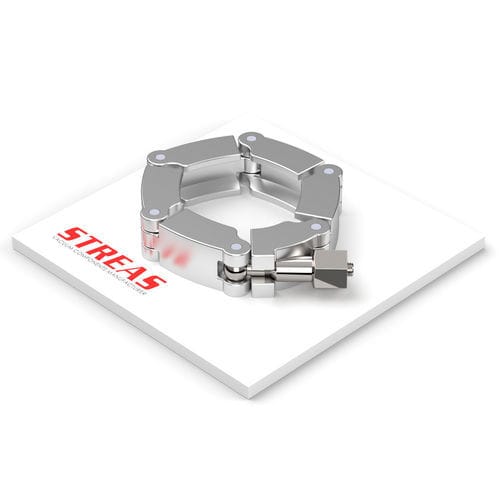

Dispositivo di serraggio a catena CSC series

Collare di serraggio a catena della linea KF, progettato per il serraggio di flange KF in sistemi a vuoto. Si tratta di un elemento di serraggio modulare composto da più settori concatenati; la chiusura avviene a contatto con il piede della flangia tramite un dado a testa zigrinata.

Varianti articoli (tabella prodotti)

• CSC1016KF-A: Materiale: Alluminio; Finitura: Naturale; DN: 10/16; A: 50 mm (1.969 in); Disponibilità: Alta
• CSC2025KF-A: Materiale: Alluminio; Finitura: Naturale; DN: 20/25; A: 64 mm (2.52 in); Disponibilità: Alta
• CSC3240KF-A: Materiale: Alluminio; Finitura: Naturale; DN: 32/40; A: 78 mm (3.071 in); Disponibilità: Alta
• CSC50KF-A: Materiale: Alluminio; Finitura: Naturale; DN: 50; A: 100 mm (3.937 in); Disponibilità: Alta
• CSC1016KF-N: Materiale: Nylon; Finitura: Naturale; DN: 10/16; A: 50 mm (1.969 in); Disponibilità: Media
• CSC2025KF-N: Materiale: Nylon; Finitura: Naturale; DN: 20/25; A: 64 mm (2.52 in); Disponibilità: Media
• CSC3240KF-N: Materiale: Nylon; Finitura: Naturale; DN: 32/40; A: 78 mm (3.071 in); Disponibilità: Media
• CSC50KF-N: Materiale: Nylon; Finitura: Naturale; DN: 50; A: 100 mm (3.937 in); Disponibilità: Media

Caratteristiche / specifiche tecniche

• Linea: KF
• Tipo linea: KF
• Tipologia prodotto: Chiusure di serraggio (collare a catena)
• Materiali disponibili: Alluminio e Nylon
• Finitura standard: Naturale
• Meccanismo di chiusura: Chiusura a contatto con il piede della flangia tramite dado a testa zigrinata
• Configurazione: Elemento composto da più settori concatenati (modulare per diverse DN)
• Dimensioni principali per riferimento (A): disponibile nelle misure 50 mm, 64 mm, 78 mm, 100 mm (con equivalenti in inch indicati per ogni articolo)
• Documentazione tecnica disponibile: scheda prodotto commerciale e scheda tecnica (PDF)
