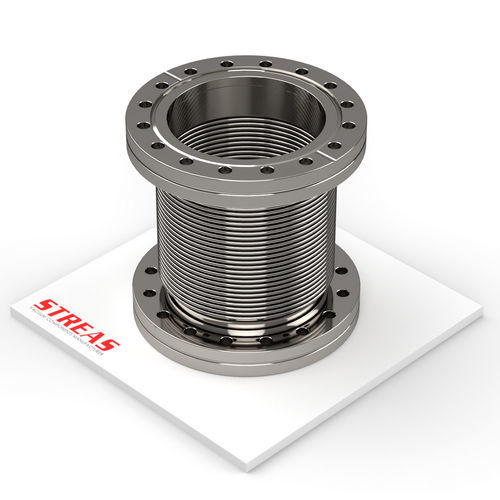

Compensatore di dilatazione in acciaio S16CF-100-1/4

rotondocon flangiaper canalizzazioni

Descrizione

Soffietto flangiato deformabile progettato per assorbire dilatazioni termiche e vibrazioni, evitando sollecitazioni all’impianto. Fornito con finitura naturale e materiali adatti a vuoto industriale.

Articoli disponibili

• S16CF-100-1/4 — DN 16; Disponibilità: Alta; A: 34 mm (1.339 inch); B: 27 mm (1.063 inch); C: 100 mm (3.937 inch)
• S38CF-130-1/4 — DN 38; Disponibilità: Alta; A: 70 mm (2.756 inch); B: 58,7 mm (2.311 inch); C: 130 mm (5.118 inch)
• S63CF-150-1/4 — DN 63; Disponibilità: Media; A: 114 mm (4.488 inch); B: 92,2 mm (3.63 inch); C: 150 mm (5.906 inch)
• S100CF-150-1/4 — DN 100; Disponibilità: Media; A: 152 mm (5.984 inch); B: 130,3 mm (5.13 inch); C: 150 mm (5.906 inch)
• S150CF-200-1/4 — DN 150; Disponibilità: Media; A: 202 mm (7.953 inch); B: 181 mm (7.126 inch); C: 200 mm (7.874 inch)
• S200CF-260-1/4 — DN 200; Disponibilità: Bassa; A: 253 mm (9.961 inch); B: 231,8 mm (9.126 inch); C: 260 mm (10.236 inch)
• S250CF-280-1/4 — DN 250; Disponibilità: Bassa; A: 306 mm (12.047 inch); B: 284 mm (11.181 inch); C: 280 mm (11.024 inch)

Caratteristiche / specifiche tecniche

• Linea: CF
• Tipo linea: CF
• Tipologia prodotto: Tubazioni flessibili di connessione
• Materiali (generale): soffietto in AISI 321; flange in AISI 304
• Finitura: Naturale
• Funzione: elementi flangiati deformabili per assorbire dilatazioni termiche e vibrazioni
• Documentazione disponibile: scheda prodotto commerciale (S10-11341-GC.pdf) e scheda tecnica (S10-11341-ST.pdf)
• Immagine tecnica e disegni disponibili sulla pagina prodotto
