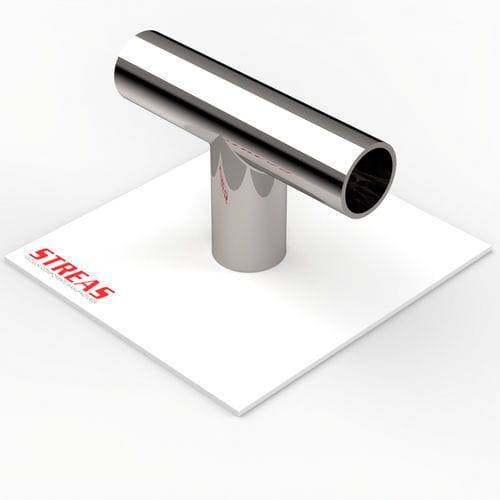

Raccordo idraulico X33-1 series

per vuotoda saldarea T

Raccordo a T per vuoto e trasporto fluidi, progettato per la linea TRS (tipo linea DD). Disponibile in acciai inox AISI 304 e AISI 316 con finitura esterna lucida meccanica e interno grezzo. Numerose varianti di diametro e spessore per applicazioni industriali e impianti in depressione.

Informazioni principali:

• Linea: TRS
• Tipo linea: DD
• Tipo prodotto: Tee a saldare
• Materiali disponibili: AISI 304, AISI 316
• Finiture: esterno lucido meccanico / interno grezzo o completamente grezzo

Articoli (selezione delle varianti presenti nella tabella):

• Codice: X33-1-0509 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. & Grezzo Int. — A: 14 mm (0.552 in) — B: 1,5 mm (0.06 in)
• Codice: X33-1-0629 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. & Grezzo Int. — A: 18 mm (0.709 in) — B: 1,5 mm (0.06 in)
• Codice: X33-1-0718 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. & Grezzo Int. — A: 20 mm (0.788 in) — B: 2 mm (0.079 in)
• Codice: X33-1-0867 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. & Grezzo Int. — A: 254 mm (10 in) — B: 2 mm (0.079 in)
• Codice: X33-1-0952 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. & Grezzo Int. — A: 28 mm (1.103 in) — B: 1,5 mm (0.06 in)
• Codice: X33-1-0987 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. & Grezzo Int. — A: 38 mm (1.497 in) — B: 1,5 mm (0.06 in)
• Codice: X33-1-1032 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. & Grezzo Int. — A: 42,4 mm (1.67 in) — B: 1,5 mm (0.06 in)
• Codice: X33-1-1076 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. & Grezzo Int. — A: 44,5 mm (1.752 in) — B: 2 mm (0.079 in)
• Codice: X33-1-1484 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. & Grezzo Int. — A: 50,8 mm (2 in) — B: 2 mm (0.079 in)
• Codice: X33-1-1121 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. & Grezzo Int. — A: 54 mm (2.126 in) — B: 2 mm (0.079 in)
• Codice: X33-1-1154 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. & Grezzo Int. — A: 70 mm (2.756 in) — B: 2 mm (0.079 in)
• Codice: X33-1-1198 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. & Grezzo Int. — A: 76 mm (2.993 in) — B: 2 mm (0.079 in)
• Codice: X33-1-1243 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. & Grezzo Int. — A: 88,9 mm (3.5 in) — B: 2 mm (0.079 in)
• Codice: X33-1-0388 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. & Grezzo Int. — A: 104 mm (4.095 in) — B: 2 mm (0.079 in)
• Codice: X33-1-1591 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. & Grezzo Int. — A: 108 mm (4.252 in) — B: 3 mm (0.119 in)
• Codice: X33-1-1056 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. & Grezzo Int. — A: 154 mm (6.063 in) — B: 2 mm (0.079 in)
• Codice: X33-1-0587 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. & Grezzo Int. — A: 159 mm (6.26 in) — B: 3 mm (0.119 in)
• Codice: X33-1-0666 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. & Grezzo Int. — A: 204 mm (8.032 in) — B: 2 mm (0.079 in)
• Codice: X33-1-0756 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. & Grezzo Int. — A: 219 mm (8.623 in) — B: 3 mm (0.119 in)
• Codice: X33-1-0806 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. & Grezzo Int. — A: 25,4 mm (1 in) — B: 1,5 mm (0.06 in)

Caratteristiche / Specificazioni tecniche:

• Applicazione: vuoto e trasporto fluidi
• Materiali: AISI 304 e AISI 316 (varianti elencate in tabella)
• Finiture: esterno lucido meccanico / interno grezzo o completamente grezzo
• Dimensioni disponibili: numerose varianti A (diametri) da 14 mm fino a oltre 267 mm secondo tabella; spessori B variabili (1,5 mm, 2 mm, 3 mm, ecc.)
• Documentazione tecnica e commerciale disponibile (scheda prodotto e scheda tecnica PDF)

Ordine e documentazione:

• Selezionare codice e variante materiale dalla tabella al momento dell'ordine
• Schede tecniche e disegni disponibili su richiesta
