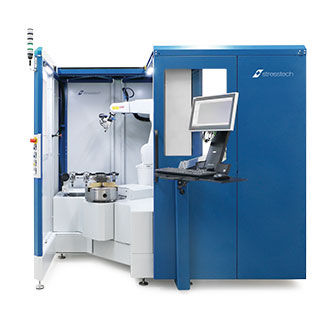

Sistema di ispezione robotizzato RoboScan S Vertical

a cameralasera scansione

RoboScan S Vertical è progettato per le esigenze di controllo qualità di parti simmetriche circolari di piccole e medie dimensioni come gli ingranaggi e gli alberi delle autovetture. RoboScan S Vertical fornisce misure veloci e flessibili con alta ripetibilità per pezzi orientati verticalmente. - Un supporto può essere equipaggiato con diversi sensori per rilevare un'ampia varietà di superfici e parti - Adatto per il rilevamento di bruciature di rettifica su entrambe le superfici ID e OD - L'accesso libero per il bloccaggio del pezzo permette una posizione di lavoro ergonomica I sistemi RoboScan S sono composti da caratteristiche standard, accessori obbligatori e opzioni. Caratteristiche standard Contenitore - Il robot si trova all'interno dell'involucro di sicurezza che ospita l'intero sistema di movimento di misura. L'involucro di sicurezza è dotato di un sistema di arresto di emergenza, di una porta di sicurezza sul davanti e di una porta di servizio sul lato sinistro. L'armadio elettrico è integrato all'involucro. Robot - Robot industriale ABB - Controller ABB Robot - ABB Ciondolo di autoapprendimento Pannello di controllo con - Pulsante di arresto di emergenza - Pulsante di reset dell'arresto di emergenza - Pulsante di reset del ciclo - Pulsante di richiesta di accesso - Pulsante apertura/chiusura porta Unità di rotazione verticale con mandrino manuale - Il RoboScan S è dotato di un'unità di rotazione MTD 250, che fa ruotare il campione. Il supporto è dotato di un mandrino a 3 ganasce con ganasce personalizzate intercambiabili opzionali.
