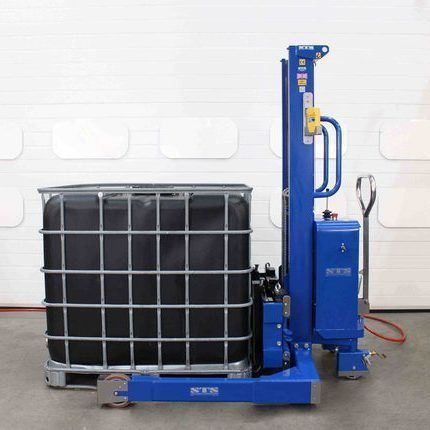

Accatastatore pneumatico STP07-FAC01-WLC-Ex

manualea guida a bordoper pallet

Panoramica
Lo STP07-FAC01-WLC-Ex è un impilatore straddle ATEX che unisce conformità per aree pericolose e pesatura integrata per la movimentazione mobile di pallet e IBC. Progettato per zone gas e polveri, consente agli operatori di pesare, spostare e documentare i carichi nel punto di movimentazione rispettando i requisiti di sicurezza intrinseca.

Denominazione del modello
STP07-FAC01-WLC-Ex (variante mostrata con sistema di celle di carico wireless)

Sistema di sollevamento completamente conforme
Sollevamento/abbassamento azionato ad aria tramite collegamento a una linea d'aria. Pulsanti di arresto di emergenza e valvole di blocco assicurano il carico in caso di disconnessione della linea; il carico rimane trattenuto fino alla riconnessione e all'azionamento della leva di discesa.

Certificazione ATEX / UKEX
Certificato per zone gas e polveri 1 e 2. Le unità sono progettate per garantire continuità elettrica e messa a terra permanente. Fornita con Dichiarazione di Conformità che attesta l'adeguamento a direttive e norme applicabili.

Forcelle rivestite in acciaio inossidabile
Forcelle rivestite in acciaio inox 304 per eliminare il rischio di shock termico durante l'uso. Larghezza delle forcelle regolabile per gestire pallet e IBC di diverse dimensioni.

Canali di sollevamento laminati a caldo
Canali in acciaio laminato a caldo di alta qualità per mantenere la stabilità durante il sollevamento. Ogni unità è sottoposta a prova di carico e fornita con certificato di prova e Dichiarazione di Conformità.

Sterzo posteriore controllabile
Lo sterzo posteriore Ackermann offre controllo direzionale preciso durante il sollevamento e lo spostamento dei carichi. Ruote standard: 180 mm anteriori (fisse) e 160 mm posteriori (sterzanti) con cuscinetti di precisione. Freni di stazionamento posteriori regolabili.

Celle di carico wireless ATEX (opzione bilancia)
Il sistema di celle di carico wireless trasferisce i dati tramite telemetria a 2,4 GHz a un display portatile. Precisione ±1,25 kg, portata 1300 kg (centro carico 600 mm).

Funzionalità opzionali

• Sollevamento elettroidraulico (variante STE07 per applicazioni non ATEX)
• Sistema Power-drive (opzioni batteria e pneumatica per spostamenti a lunga distanza)
• Dimensioni gambe variabili per integrazione con macchine o applicazioni su misura

Specifiche tecniche

• Portata (SWL): 1300 kg (centro carico 600 mm)
• Funzioni: Sollevamento/abbassamento motorizzato, spinta/trazione manuale
• Alimentazione: Pneumatica – min 400 L/min, ottimale 760 L/min a 6 bar (tubo flessibile 13 mm)
• Comandi: Pulsanti con cuffia in silicone, arresto di emergenza
• Altezza di sollevamento: 1440 mm ±40 mm (parte superiore delle forcelle)
• Forcelle: 1200 mm lunghezza, rivestite in inox 304, larghezza regolabile
• Costruzione: Acciaio dolce; sabbiato, primer e verniciatura a polvere poliestere (RAL 5010)
• Protezione: Policarbonato anti-statico infrangibile
• Dimensioni gambe: larghezza interna 1250 mm; larghezza esterna 1500 mm
• Ruote anteriori: Due ruote nylon fisse 150 mm (ATEX)
• Ruote posteriori: Due ruote nylon sterzanti 160 mm (ATEX)
• Rumore: <76 dBA
• Precisione bilancia wireless: ±1,25 kg; telemetria 2,4 GHz
• ATEX / UKEX: Certificato per zone 1 & 2; Conformità: CE / UKCA
