Pinza sollevatrice e ribaltatrice per fusti DTP08-250kg-R500-CR01

di cilindroverticaleidraulica

Overview

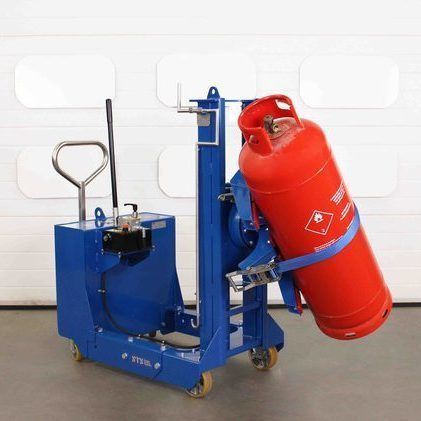

Questo sollevatore e rotatore per bombole di gas a contrappeso è progettato per la movimentazione in spazi ristretti eliminando le gambe anteriori. Unisce una pompa idraulica manuale 13cc per il movimento verticale e un meccanismo manuale di rotazione per ruotare le bombole in altezza. Modello: DTP08-250kg-R500-CR01. Portata utile (SWL): 250 kg.

Cylinder securing head
La macchina dispone di un supporto in gomma adatto a diametri di bombole da 180 mm a 550 mm e altezze da 1200 mm a 1800 mm. Il cilindro viene fissato contro il supporto tramite cinghia e cricchetto (CR01) prima della sollevamento e del posizionamento. Lo sgancio avviene azionando la leva del cricchetto e ruotando la maniglia in avanti.

Sideways rotation
Un gruppo riduttore a corona girevole (slew-ring) consente la rotazione laterale controllata. L'operatore utilizza una manovella lunga in acciaio inox; l'elevato rapporto riduce lo sforzo manuale e il meccanismo si blocca meccanicamente quando non è azionato.

Manual hydraulic pump
Il sollevamento è gestito da una pompa manuale idraulica 13cc. Muovendo la leva si pompa il fluido dal serbatoio al cilindro di sollevamento; per abbassare si gira una valvola di rilascio manuale in senso antiorario per riportare il fluido al serbatoio. Componenti idraulici di qualità e tubi puliti assicurano affidabilità.

Chemical-resistant wheels
L'unità è dotata di cinque ruote: due ruote anteriori fisse da 160 mm, due ruote di appoggio posteriori da 100 mm per stabilità e una ruota sterzante posteriore da 160 mm. Tutte le ruote hanno nucleo in alluminio con pneumatici in poliuretano duro resistenti all'olio, idonei per pavimenti piani e livellati; cuscinetti di precisione garantiscono bassa resistenza al rotolamento.

ATEX / UKEX option
È disponibile una versione certificata ATEX / UKEX (DTP08-250kg-R500-CR01-Ex) per aree pericolose (zone 1, 2, 21 e 22). Le unità ATEX/UKEX sono costruite per garantire continuità elettrica e percorso di terra e sono fornite con Dichiarazione di Conformità del costruttore.

Optional features

• Opzione ATEX / UKEX — certificata per le zone 1, 2, 21 e 22.
• Versione in acciaio inox — acciaio inox 304 disponibile per camere bianche e ambienti GMP.
• Versione a corsa maggiore — cilindro di sollevamento alternativo fino a 760 mm di corsa per posizionare fusti su vasche di contenimento alte.

Technical specification
Consultare la scheda tecnica del prodotto per i dettagli completi quali peso e dimensioni.

Characteristics / Technical specifications

• Modello: DTP08-250kg-R500-CR01
• Portata utile (SWL): 250 kg
• Accessorio: testa di fissaggio CR01 con cinghia e cricchetto regolabile
• Compatibilità bombole: diametri 180 mm–550 mm; altezze 1200 mm–1800 mm
• Corsa di sollevamento: 500 mm
• Altezza libera di sollevamento: 450 mm
• Meccanismo di sollevamento: pompa idraulica manuale 13cc con valvola di abbassamento
• Rotazione: riduttore a corona girevole con manovella in acciaio inox (blocco meccanico a riposo)
• Protezione: policarbonato trasparente infrangibile (policarbonato antistatico sulla variante ATEX)
• Preparazione metalli: acciaio dolce sabbiato; parti in acciaio inox sabbiate ad acqua
• Finitura superficiale: primer e verniciatura a polvere in poliestere sull'acciaio; inox levigato e pulito
• Colore unità: RAL 5010 (blu)
• Ruote anteriori: due ruote fisse Ø160 mm con cuscinetti di precisione
• Materiale ruote anteriori: nucleo in alluminio con pneumatici in poliuretano (antistatico sulla variante ATEX)
• Ruota posteriore: ruota sterzante Ø160 mm con cuscinetti di precisione
• Conformità: CE / UKCA (ATEX / UKEX disponibile per zone 1, 2, 21, 22)
