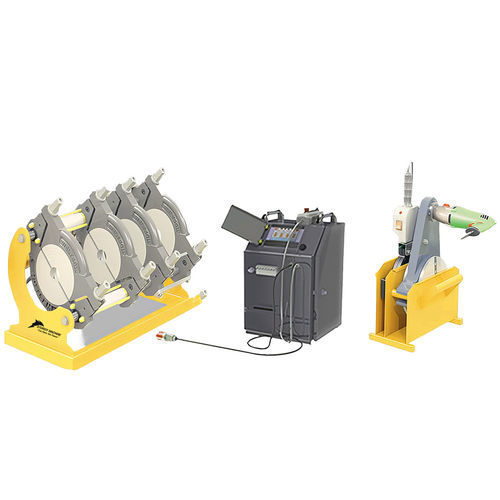

Corpo della saldatrice testa a testa CNC SM160
Con due morsetti mobili e due fissi, sostiene i tubi di plastica da saldare e ne assicura il fissaggio e il centraggio.
Al sistema viene applicata una forza di pressione idraulica.
Con due pistoni sull'albero portante, questa forza aziona le pinze mobili in avanti e indietro, fornendo il movimento necessario per il processo di saldatura.
Trimmer della saldatrice testa a testa CNC SM160
È l'elemento della saldatrice di testa che esegue la pulizia di testa dei tubi fissati e centrati sul corpo principale con due lame rotanti sui lati destro e sinistro e le lame di taglio su queste lame prima del processo di riscaldamento e li rende pronti per il riscaldamento.
Il movimento rotatorio del trimmer è assicurato dal gruppo motore e riduttore.
Saldatrice testa a testa CNC SM160 Il gruppo trimmer crea superfici di tubi parallele e prive di bave.
Unità di controllo della saldatrice testa a testa CNC SM160
L'unità di controllo elettrica e idraulica trasmette l'elettricità necessaria per il funzionamento della macchina al riscaldatore e al trimmer e la pressione idraulica alla macchina principale.
L'unità di controllo viene azionata tramite comando manuale. Sulla pulsantiera sono presenti quattro pulsanti e un interruttore. I pulsanti spostano le pinze mobili in avanti e indietro. L'interruttore accende il trimmer.
---
