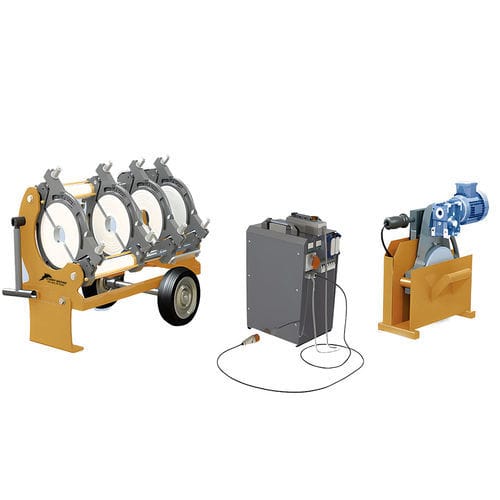

Corpo della saldatrice SM250
Il corpo principale sostiene i tubi di plastica da saldare con due morsetti mobili e due fissi, assicurandone il fissaggio e il centraggio.
Al sistema viene applicata una forza di pressione idraulica. Con due pistoni sull'albero portante, questa forza aziona le pinze mobili in avanti e indietro, fornendo il movimento necessario per il processo di saldatura.
SM250 Riscaldatore della saldatrice testa a testa
È l'elemento della saldatrice di testa che prepara le superfici di testa dei tubi, portate alla rugosità desiderata con il processo di rifilatura, per il processo di giunzione riscaldandole con la piastra riscaldante.
L'impostazione della temperatura del riscaldatore avviene tramite il termostato digitale di regolazione della temperatura sulla piastra riscaldante.
SM250 Saldatrice testa a testa Unità di controllo elettrica e idraulica
Unità di controllo elettrica e idraulica; l'elettricità necessaria per il funzionamento della macchina viene fornita al riscaldatore e al trimmer e la pressione idraulica alla macchina principale; l'unità di controllo viene azionata tramite comando manuale.
Sulla pulsantiera sono presenti quattro pulsanti e un interruttore. I pulsanti muovono le pinze mobili in avanti e indietro e l'interruttore aziona il trimmer.
Scatola di contenimento della saldatrice testa a testa SM250
L'involucro e la scatola di supporto impediscono al riscaldatore di perdere calore e il trimmer protegge il riscaldatore da influenze esterne (urti, acqua, ecc.) sostenendolo.
---
