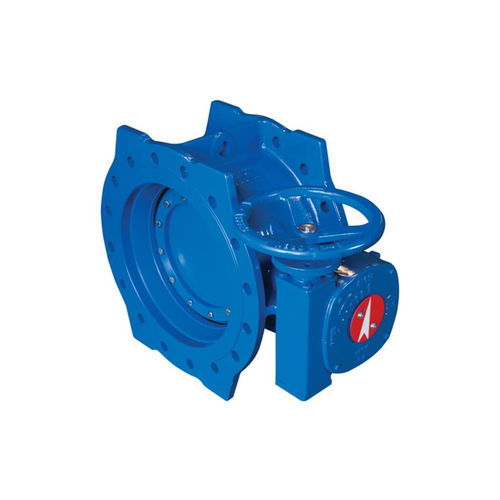

Valvola a farfalla

manualedi controlloin acciaio inox

Il corpo valvola e le valvole sono progettati per presentare una resistenza minima. La tenuta è assicurata da un anello di tenuta con sezione a T, fissato circonferenzialmente sul bordo del flapper con un anello di pressione. In posizione chiusa del flapper, l'anello di tenuta viene premuto contro la sede conica del corpo, garantendo così una tenuta assoluta in entrambe le direzioni. L'anello di tenuta può essere facilmente sostituito senza smontare il flapper. La superficie della sede è realizzata in cromo duro o in acciaio inox AISI 316 saldato, in modo che la superficie della sede sia resistente all'abrasione e alla corrosione. Le nostre valvole a farfalla sono prodotte con doppio eccentrico. Lo scopo del primo eccentrico è quello di ridurre la pressione sull'anello di tenuta in gomma durante l'apertura della valvola, di eliminare l'effetto abrasivo e di garantire un contatto continuo tra l'anello di tenuta e la sede del corpo. Durante il processo di apertura della valvola, l'anello di tenuta in gomma si separa facilmente dalla superficie della sede del corpo con l'aiuto del secondo eccentrico. All'interno della valvola è presente un design dell'albero in due pezzi che aumenta la sezione di passaggio. La tenuta dello stelo è assicurata dal sistema di O-ring realizzato su boccole autolubrificanti in bronzo e delrin, che garantiscono una maggiore durata senza manutenzione. I riduttori forniscono la corsa di un quarto di giro (90o) richiesta dalle valvole a farfalla. I riduttori sono progettati per consentire l'apertura manuale delle valvole a farfalla da parte di una sola persona, ruotando il volantino sotto pressione nominale che agisce da un solo lato. È bloccabile e non consente alle forze che agiscono sulla valvola in base alle condizioni di flusso di ruotare la valvola.
