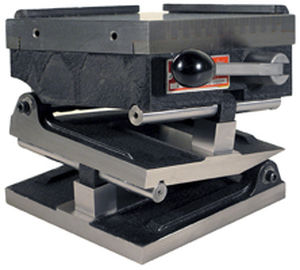

Piano magnetico a poli standard MS series

con barra senoquadratoper pezzi di grandi dimensioni

Le sinusoidi magnetiche MAGNA-SINE™ sono dotate di potentissimi mandrini magnetici in ceramica. Con magneti fissi nella piastra superiore e un nucleo magnetico mobile, questi mandrini forniscono una potenza di tenuta media fino a 100 libbre per pollice quadrato. Questa è quasi il doppio della potenza di tenuta di un mandrino standard! I mandrini offrono la massima tenuta di parti piccole e grandi grazie alla combinazione di una spaziatura fine / standard dei poli. Tutto tranne il mandrino è in acciaio, temprato a Rc 58-60. Il blocco girevole fornisce un contatto totale con i blocchi degli estensimetri mantenendoli saldamente in posizione. I rotoli del blocco di calibro e delle cerniere sono rettificati e lappati per ottenere linearità e rotondità. Un esclusivo dispositivo di bloccaggio all'interno del rullo della cerniera fornisce un bloccaggio positivo con azione espandente. Entrambe le viti si bloccano verso la parte anteriore dell'unità, tirando la piastra superiore verso il basso sui blocchi degli indicatori di set-up senza distorsioni. La precisione angolare è garantita entro 5 secondi di arco fino a 15°, 10 secondi fino a 30° e 15 secondi fino a 45°. Le guide laterali e posteriori sono incluse. Disponibile incernierato come STANDARD (come mostrato) o OPPOSITE-HAND. Certificazione a lungo termine Un modulo che mostra le dimensioni e/o le tolleranze pubblicizzate. Le misurazioni effettive di tali dimensioni e/o tolleranze. Una dichiarazione che le norme utilizzate per misurare lo strumento sono riconducibili all'Istituto nazionale di norme e tecnologia. Certificazione in forma abbreviata Un modulo che certifica che il prodotto specificato soddisfa le specifiche del produttore prima di lasciare la nostra fabbrica.
