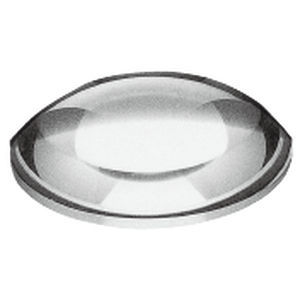

Lente piano-convessa TS-02 series

semplicein vetro BK7in vetro ottico

Panoramica del prodotto
Le lenti piano-convesse hanno una lunghezza focale positiva e sono utilizzate per l'ingrandimento dell'immagine, la messa a fuoco e la collimazione in sistemi ottici a coniugato infinito. L'illuminazione avviene solitamente dal lato convesso per minimizzare l'aberrazione sferica; il lato piano emette il fascio focalizzato. I prodotti standard sono forniti non trattati; i rivestimenti antiriflesso (AR) e altri sono disponibili come opzioni personalizzate.

Applicazioni

• Ingrandimento dell'immagine in gruppi ottici
• Collimazione di fasci laser o LED
• Messa a fuoco in sistemi di imaging e illuminazione (coniugato infinito)

Specifiche (sintesi)
Materiale: B270 / BK-7 / F2
Indice di rifrazione (nd / ne): B270 1.5230/1.5251, BK-7 1.51680/1.51872, F2 1.62004/1.62408
Lunghezza d'onda di progetto: 587,6 nm (linea d)
Svasatura / svasatura protettiva: Dia.3–5: 0,1 mm; Dia.10–100: 0,2 mm
Valori standard.

Tolleranze (sintesi)
Diametro: +0 mm / -0,1 mm
Tolleranza spessore centrale: ±0,2 mm
Tolleranza lunghezza focale: ±2%
Decentramento: within 3 minutes (3')
Qualità superficiale: MIL60-40

Gamma (esempi)

• TS-0259S — Dia.3 mm, F.L. 10 mm, Tc 2,00 mm, Materiale B270
• TS-0265S — Dia.10 mm, F.L. 30 mm, Tc 2,50 mm, Materiale BK-7
• TS-0294S — Dia.30 mm, F.L. 30 mm, Tc 10,00 mm, Materiale F2
• TS-0304S — Dia.30 mm, F.L. 300 mm, Tc 3,50 mm, Materiale BK-7
• TS-0436S — Dia.100 mm, F.L. 1000 mm, Tc 6,00 mm, Materiale BK-7

Caratteristiche / Specifiche tecniche

• Materiali disponibili: B270, BK-7, F2
• Indici di rifrazione (standard): B270 nd=1.5230 / ne=1.5251; BK-7 nd=1.51680 / ne=1.51872; F2 nd=1.62004 / ne=1.62408
• Lunghezza d'onda di progetto: 587,6 nm (linea d)
• Svasatura: Dia.3–5: 0,1 mm; Dia.10–100: 0,2 mm
• Tolleranza diametro: +0 mm / -0,1 mm
• Tolleranza spessore centrale: ±0,2 mm
• Tolleranza lunghezza focale: ±2%
• Decentramento: within 3 minutes (3')
• Qualità superficiale: MIL60-40
• Prodotti standard non trattati; rivestimenti antiriflesso e altri disponibili su richiesta
• Alcune grandi dimensioni o articoli speciali possono essere realizzati su misura o soggetti a disponibilità di magazzino
