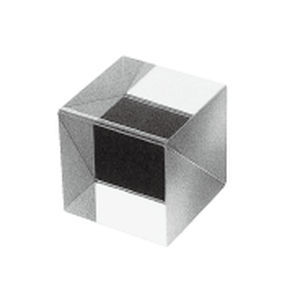

Separatore di fascio ottici TS-07 series

dielettricocubicoa riflessione parziale

Panoramica
Il divisore di fascio a cubo serie TS trasmette e riflette la luce policromatica incidente a θ = 45° con una suddivisione approssimativa 50:50 nell'intervallo visibile (400–700 nm). Le quattro superfici esterne lucidate sono dotate di rivestimento antiriflesso. Su richiesta possono essere prodotti formati personalizzati e gamme di lunghezze d'onda non standard.

Applicazioni

• Osservazione e acquisizione immagini simultanea mediante due rami di uscita a 90°; strumenti ottici e configurazioni di laboratorio che richiedono una divisione pari del fascio

Specifiche

• Materiale: BK-7
• Indice di rifrazione: 1,51680 (nd)
• Intervallo di lunghezze d'onda: 400–700 nm
• Trasmittanza / Riflettanza: 50 : 50
• Sbavatura: tutte le circonferenze o spigoli sbavati; faccia inclinata con rivestimento dielettrico multistrato
• Superfici esterne: lucidate otticamente e con rivestimento antiriflesso

Tolleranze

• Tolleranza diametro: ±0,2 mm
• Tolleranza angolo: ±3 minuti (3')
• Aberrazione del fronte d'onda (P‑V): Trasmesso: λ/4, Riflesso: λ/2 (area efficace: entro l'85% includendo il centro)
• Qualità della superficie: MIL‑60‑40

Gamma

• TS-0715P / 5×5×5 mm / BK-7 / 10.000 / 11.000 / -
• TS-0716P / 8×8×8 mm / BK-7 / 12.500 / 13.750 / -
• TS-0717P / 10×10×10 mm / BK-7 / 15.000 / 16.500 / -
• TS-0718P / 15×15×15 mm / BK-7 / 24.000 / 26.400 / -
• TS-0719P / 20×20×20 mm / BK-7 / 24.000 / 26.400 / -
• TS-0720P / 22×22×22 mm / BK-7 / 18.000 / 19.800 / -
• TS-0721P / 25×25×25 mm / BK-7 / 20.000 / 22.000 / -
• TS-0721P1 / 30×30×30 mm / BK-7 / 25.000 / 27.500 / -
• TS-0721P2 / 35×35×35 mm / BK-7 / 40.000 / 44.000 / *
• TS-0721P3 / 40×40×40 mm / BK-7 / 40.000 / 44.000 / *

Caratteristiche tecniche

• Materiale: BK-7
• Indice di rifrazione: 1,51680 (nd)
• Lunghezza d'onda: 400–700 nm
• Trasmittanza / Riflettanza: 50:50
• Sbavatura e rivestimenti: circonferenze o spigoli sbavati; faccia inclinata con rivestimento dielettrico multistrato; superfici esterne con antiriflesso
• Tolleranze: diametro ±0,2 mm; angolo ±3'
• Aberrazione del fronte d'onda: T: λ/4, R: λ/2 (entro l'85% dell'area efficace)
• Qualità della superficie: MIL‑60‑40
