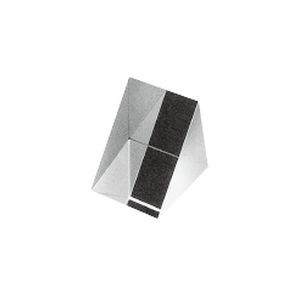

Prisma triangolare TS-07 series

in vetro BK7

Panoramica del prodotto
Prismi ottici ad angolo retto (90°) della serie TS-0700P. Questi prismi ribaltano l'orientamento immagine sinistra/destra e deviano la luce incidente di 90°; le superfici a tetto producono inversione orizzontale di 180°. Gli articoli standard sono forniti senza rivestimento; su richiesta sono disponibili rivestimenti antiriflesso o metallici.

Applicazioni

• Binocoli e mirini ottici
• Oculari e percorsi di imaging nei microscopi
• Sistemi di osservazione laterale, ispezione o illuminazione
• Integrazione vicino a obiettivi e guide/fibre luminose

Informazioni aggiuntive
Se un prisma è collocato in un fascio in fase di messa a fuoco, la posizione di fuoco si sposta di circa 1/3 della dimensione del prisma per il materiale BK7. L'uso del prisma nel percorso d'immagine può aumentare aberrazione sferica e curvatura di campo; considerare questi effetti nel progetto ottico.

Specifiche

• Materiale: BK-7 / S.F.S.
• Indice di rifrazione (valori standard): BK-7: 1,51680 (nd), 1,51872 (ne); S.F.S.: 1,4585 (nd), 1,4681 (ne)
• Lunghezza d'onda di progetto: 587,6 nm (linea d)
• Tolleranze:
  • Angolo: ±3'
  • Errore piramidale: ±3'
  • Pianezza della superficie: λ/4
  • Qualità della superficie: MIL60-40

Listino prezzi standard (prezzi esclusi IVA)

• TS-0700P | 2×2×2 mm | BK-7 | 6.000
• TS-0701P | 3×3×3 mm | BK-7 | 5.000 (produzione su richiesta in caso di esaurimento)
• TS-0702P | 5×5×5 mm | BK-7 | 3.300
• TS-0703P | 10×10×10 mm | BK-7 | 3.000
• TS-0704P | 13×13×13 mm | BK-7 | 4.000 (produzione su richiesta in caso di esaurimento)
• TS-0705P | 15×15×15 mm | BK-7 | 4.500
• TS-0706P | 17×17×17 mm | BK-7 | 3.500 (produzione su richiesta in caso di esaurimento)
• TS-0707P | 20×20×20 mm | BK-7 | 5.500
• TS-0708P | 22×22×22 mm | BK-7 | 5.500
• TS-0709P | 25×25×25 mm | BK-7 | 6.000
• TS-0710P | 30×30×30 mm | BK-7 | 8.500
• TS-0711P | 35×35×35 mm | BK-7 | 22.000
• TS-0712P1 | 40×40×40 mm | BK-7 | 24.000

Opzioni di rivestimento (esempi, prezzi esclusi IVA)

• TS-0702PAL | 5×5×5 mm | BK-7 | 7.000 | Rivestimento AL+SiO
• TS-0703PAL | 10×10×10 mm | BK-7 | 6.500 | Rivestimento AL+SiO
• TS-0705PAL | 15×15×15 mm | BK-7 | 7.000 | Rivestimento AL+SiO
• TS-0707PAL | 20×20×20 mm | BK-7 | 8.000 | Rivestimento AL+SiO
• TS-0709PAL | 25×25×25 mm | BK-7 | 8.500 | Rivestimento AL+SiO

Tempi di consegna
Articoli normalmente a stock. In caso di esaurimento, tempo massimo di produzione/consegna: 45 giorni.
