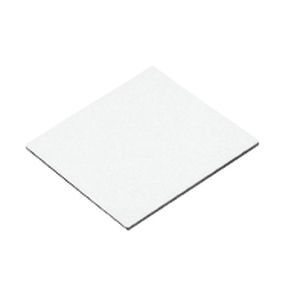

Specchio dielettrico TS-08 series

quadratorettangolarepiano

Panoramica del prodotto
Gli specchi a superficie alluminizzata presentano un rivestimento riflettente in alluminio su un lato per riflettere immagini e raggi luminosi. Sono disponibili due rivestimenti protettivi standard: SiO e MgF2. Rispetto a MgF2, il SiO assorbe nella regione UV e ha una riflettanza leggermente inferiore, ma può essere depositato a temperatura più bassa ed è più economico. Accettiamo ordini personalizzati per materiali, rivestimenti e dimensioni non presenti a catalogo.

Applicazioni

• Deviamento ottico / controllo del fascio laser
• Specchi di rilancio nei percorsi ottici di sistemi di imaging e ripresa

Specifiche

• Materiale: B270 / vetro Float
• Indice di rifrazione (Nd): 1.5230
• Indice di rifrazione (Ne): 1.5251
• Smussatura: tutti i contorni o gli spigoli smussati
• Lunghezza d'onda di progetto: 400–700 nm

Tolleranze

• Tolleranze diametro: rotondo +0 / -0,2 mm; quadrato 5×5–10×10 +0 / -0,2 mm; quadrato 30×30–100×100 +0 / -0,3 mm
• Tolleranza spessore: ±0,2 mm
• Parallelismo: entro 3 minuti (3')
• Precisione superficie: 3λ–λ/2 (area efficace: entro l'85% includendo il centro)
• Tasso di riflessione (AL+SiO): circa 85%
• Tasso di riflessione (AL+MgF2): circa 90%
• Qualità superficiale: MIL60-40

Gamma

• TS-0811R — 5×5 mm — AL+SiO — Float
• TS-0812R — 10×10 mm — AL+SiO — Float
• TS-0813R — 30×30 mm — AL+SiO — B270
• TS-0814R — 50×50 mm — AL+SiO — Float
• TS-0815R — 100×100 mm — AL+SiO — Float
• TS-0830R — Dia.7 — AL+SiO — B270
• TS-0831R — Dia.10 — AL+SiO — B270
• TS-0832R — Dia.20 — AL+SiO — B270
• TS-0833R — Dia.22 — AL+SiO — B270
• TS-0834R — Dia.26 — AL+SiO — B270
• TS-0835R — Dia.30 — AL+SiO — B270
• TS-0836R — Dia.36 — AL+SiO — B270
• TS-0837R — Dia.40 — AL+SiO — B270
• TS-0838R — Dia.50 — AL+SiO — B270
• TS-0840R — Dia.76 — AL+SiO — B270
• TS-0847R — 30×30 mm — AL+MgF2 — B270
• TS-0848R — 50×50 mm — AL+MgF2 — B270
• TS-0849R — 100×100 mm — AL+MgF2 — B270
• TS-0850R — 52.5×34 mm — AL+MgF2 — B270
• TS-0851R — 72.3×46 mm — AL+MgF2 — B270
• TS-0852R — 89.3×58 mm — AL+MgF2 — B270

Caratteristiche tecniche

• Materiale: vetro B270 o Float
• Indice di rifrazione (Nd): 1.5230; (Ne): 1.5251
• Smussatura: tutti i contorni o gli spigoli smussati
• Lunghezza d'onda di progetto: 400–700 nm
• Tempi massimi di consegna (se esaurito): 45 giorni
• Nota: la qualità della superficie dopo il rivestimento non è garantita
