Micrometro LED TS-HM series

Verniermanualedi precisione

Panoramica del prodotto

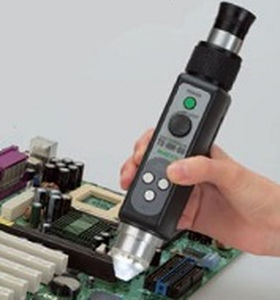

Il micrometro portatile TS-HM con illuminazione LED integrata è un microscopio di misura compatto progettato per ispezioni visive di precisione e misurazioni dirette di piccoli componenti. È adatto per l'ispezione di PCB, componenti elettronici, parti metalliche lavorate e caratteri stampati, offrendo funzionamento portatile e senza cavi per controlli in campo e banco.

Caratteristiche principali

• Design tutto-in-uno: illuminazione LED integrata e sistema batteria interno per funzionamento senza cavi.
• Immagine dritta: ottica a prisma a tetto che fornisce immagine diritta e non ribaltata per osservazione naturale e allineamento facilitato.
• Illuminazione LED multifunzione: nove LED bianchi ad alta luminosità disposti in tre gruppi, sequenze di illuminazione selezionabili e regolazione della luminosità per migliorare contrasto e percezione della profondità.
• Scala di misura integrata: reticolo di precisione nell'oculare che consente misurazioni visive dirette; la risoluzione varia in funzione dell'ingrandimento.
• Compatibilità con telecamere: adattatore opzionale TS-HM-USB per il montaggio di camere C-mount/CS-mount; compatibile con formati USB, NTSC, GigE e CameraLink. Supportati adattatori per smartphone per acquisizione mobile.
• Alimentazione a batteria: utilizza quattro pile AAA per l'illuminazione, consentendo ispezioni portatili.

Applicazioni

• Ispezione di PCB e circuiti elettronici
• Verifica di saldature e microcomponenti
• Controllo di caratteri ed etichette stampate
• Ispezione di finiture superficiali e parti lavorate
• Controllo qualità in loco e diagnostica di servizio

Varianti di modello e specifiche

• TS-HM-25 — Ingrandimento: 25x | E.F.V.: 7,2 mm | Scala minima: 0,05 mm | Campo di misura: 5,0 mm
• TS-HM-60 — Ingrandimento: 60x | E.F.V.: 3,0 mm | Scala minima: 0,02 mm | Campo di misura: 2,0 mm
• TS-HM-120 — Ingrandimento: 120x | E.F.V.: 1,8 mm | Scala minima: 0,01 mm | Campo di misura: 1,0 mm

Note aggiuntive
L'oculare incorpora una scala di precisione che consente misurazioni immediate senza accessori esterni. Accessori opzionali: adattatore per fotocamera C/CS (serie TS-HM-USB) e supporti compatibili come TS-P22Z per installazioni fisse.

Specifiche tecniche

• Marca: SUGITOH CO., LTD.
• Famiglia / serie: TS-HM series
• Opzioni di ingrandimento: 25x, 60x, 120x
• Campo effettivo (E.F.V.): 7,2 mm (25x), 3,0 mm (60x), 1,8 mm (120x)
• Scala minima (risoluzione): 0,05 mm (25x), 0,02 mm (60x), 0,01 mm (120x)
• Campo di misura: 5,0 mm (25x), 2,0 mm (60x), 1,0 mm (120x)
• Illuminazione: 9 LED bianchi ad alta luminosità, sequenza in tre passi, luminosità regolabile
• Alimentazione: sistema integrato, alimentato da quattro pile AAA
• Ottica: prisma a tetto per visione dritta e non ribaltata
• Compatibilità con fotocamere: fotocamere C/CS mount; dimensione sensore consigliata 2/3" o superiore; adattatore TS-HM-USB opzionale
• Applicazioni tipiche: ispezione PCB, controllo saldature/giunti, verifica caratteri/etichette, ispezione finiture, QC in loco
