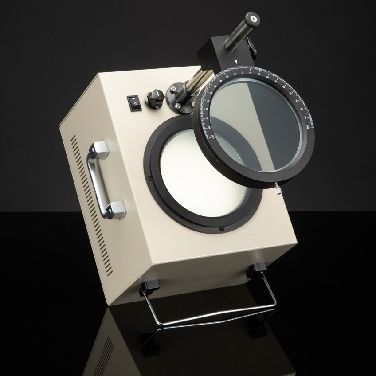

Tester di qualità ottica TS-13N

per lente otticaper applicazioni farmaceuticheper l'industria elettronica

Panoramica
Il TS-13N ispeziona tensioni ottiche e strie in materiali trasparenti come vetro e materie plastiche. Evidenzia tensioni residue e irregolarità dell'indice di rifrazione che possono causare fragilità, curvature o crepe nei pezzi finiti, supportando il controllo qualità dei processi di ricottura e formatura.

Funzionalità e metodo di ispezione
Il dispositivo è dotato di un telaio rotante graduato da 0° a 100°; 0° corrisponde allo stato di riferimento privo di tensioni e i colori di tensione più intensi appaiono solitamente vicino a 90°. L'operatore imposta un limite di qualità accettabile sulla scala: se i colori di tensione sono visibili a un valore inferiore al limite, la ricottura è insufficiente. Visibilità e intensità del colore possono variare in base a materiale e spessore del campione.

Note sulla ricottura
La ricottura comporta il riscaldamento fino a una temperatura specificata, il mantenimento per un periodo controllato e il raffreddamento lento. Una corretta ricottura allevia le tensioni residue, migliora la lavorabilità e riduce la probabilità di crepe o deformazioni. Una ricottura insufficiente genera tensioni ottiche e strie rilevabili con questo tester.

Immagini e campioni
Le immagini fornite mostrano effetti tipici come i motivi di scorrimento della resina e le strie nel vetro, utili come riferimento visivo durante l'ispezione.

Applicazioni

• Controllo qualità dopo ricottura di fiale e ampolle
• Ispezione di componenti in vetro per apparecchiature a raggi X e imaging
• Verifica di polarizzatori ed elementi ottici nella produzione laser e fotonica

Specifiche tecniche

• P/N: TS-13N
• Descrizione: Tester di sollecitazioni ottiche
• Dimensioni: 235 x 235 x 400 mm
• Tipo di ocular: Monotipo
• Alimentazione: AC 100–220 V
• Sorgente luminosa: LED bianco con controller
• Ingrandimento: n/a
• Prezzo: su richiesta (RFQ)
