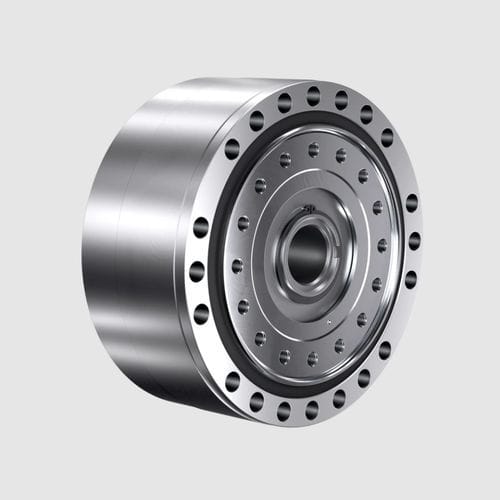

Riduttore cicloidale B series

coassialea foro con chiavead asse scanalato

Breve descrizione
Riduttore cicloidale compatto e completamente sigillato per applicazioni di automazione industriale, con gioco estremamente ridotto e lubrificazione per tutta la vita.

Panoramica
Riduttore polivalente adatto a un'ampia gamma di compiti di automazione. Carter cilindrico compatto progettato per l'integrazione diretta nei sistemi di azionamento.

• Gioco (backlash): <1 arcmin
• Completamente sigillato e pronto all'uso
• Senza manutenzione, lubrificato per tutta la vita
• Disponibile in 4 dimensioni (B15, B25, B35, B45)
• Cinque rapporti di riduzione a seconda della taglia
• Opzioni di montaggio motore modulari

Varianti albero di ingresso

• Scanalatura per chiavetta (standard)
• Anello di serraggio (standard)
• Albero dentato (opzionale)

Dati principali del prodotto (panoramica)
Assenza di gioco meccanico significativo
Gioco: <1 arcmin
Taglie: 4 (B15, B25, B35, B45)
Rapporti di riduzione: 29:1 / 59:1 / 89:1 / 119:1 / 179:1 (disponibilità in base alla taglia)
Coppia nominale in uscita: 179 Nm a 1.569 Nm (a n1 = 1.500 rpm)
Coppia di accelerazione: 417 Nm a 4.000 Nm
Coppia di picco a breve termine max.: 834 Nm a 8.000 Nm
Velocità di ingresso: fino a 6.400 rpm
Momento flettente ammissibile max.: 883 Nm a 4.000 Nm
Rigidità in flessione: 510 Nm a 2.450 Nm
Capacità di carico assiale: 3.924 N a 15.000 N
Rigidità torsionale: fino a 540 Nm/arcmin

Dati principali (highlight)
Coppia di accelerazione: fino a 4.000 Nm
Rapporto massimo in un'unica fase: 179:1
Diametro minimo del carter: 126 mm (B15)

Dimensioni principali e peso
Intestazione tabella: Taglia | Lunghezza L [mm] | Diametro G [mm] | Diametro D [mm] | Diametro d1 (1) [mm] | Peso [kg]
B15 | 72.5 | 126 | 90 | 19 | 4.9
B25 | 81.3 | 156 | 114 | 24 | 8.4
B35 | 93.5 | 186 | 140 | 32 | 14.1
B45 | 108.5 | 231 | 174 | 38 | 24.3
Diametro G = Diametro del carter
Diametro D = Diametro uscita principale
Diametro d1 = Diametro dell'albero di azionamento
(1) Valori massimi, adattati al motore cliente

Dati principali — Coppia e velocità
Intestazione tabella: Taglia | Coppia nominale in uscita (1) [Nm] | Coppia accelerazione/frenatura [Nm] | Velocità media di azionamento (2) [rpm] | Velocità massima di azionamento [rpm]
B15 — (i 29) 218 Nm; (i 59, 89, 119) 232 Nm | Coppia accel./frenata 417 Nm / 613 Nm | Velocità media 4.200 / 5.600 rpm | Max. 6.230 / 6.400 rpm
B25 — (i 29) 419 Nm; (i 59, 89, 119) 449 Nm | Coppia accel./frenata 721 Nm / 1.029 Nm | Velocità media 3.100 / 4.200 rpm | Max. 5.360 / 5.490 rpm
B35 — (i 29) 741 Nm; (i 59, 89, 179) 820 Nm | Coppia accel./frenata 1.336 Nm / 1.960 Nm | Velocità media 2.500 / 3.300 rpm | Max. 4.270 / 4.330 rpm
B45 — (i 29) 1.000 Nm; (i 59, 89, 179) 1.569 Nm | Coppia accel./frenata 3.189 Nm / 4.000 Nm | Velocità media 1.900 / 2.600 rpm | Max. 3.450 / 3.500 rpm
(1) A velocità di ingresso n1 = 1500 rpm; (2) Al 50 % del ciclo di servizio

Capacità cuscinetti di uscita
Intestazione tabella: Taglia | Momento flettente ammissibile max. [Nm] | Carico assiale ammissibile spinta/trazione [N]
B15 | 883 | 3.924
B25 | 1.660 | 5.220
B35 | 2.700 | 9.000
B45 | 4.000 | 15.000

Rapporti disponibili
Intestazione tabella: Taglia | Rapporti
B15 | 29 / 59 / 89 / 119
B25 | 29 / 59 / 89 / 119
B35 | 29 / 59 / 89 / 119
B45 | 29 / 59 / 89 / 119 / 179

Caratteristiche / Vantaggi

• Design cilindrico compatto per integrazione salvaspazio
• Alta rigidità torsionale fino a 540 Nm/arcmin
• Elevata capacità di sovraccarico — coppia di picco a breve termine fino a 4.000 Nm
• Alta efficienza meccanica
• Completamente sigillato e senza manutenzione per tutta la vita
• Lubrificato per tutta la vita per ogni posizione di installazione

Caratteristiche / Specifiche tecniche

• Serie / tipo: Fine Cyclo B-Series Type F4C
• Gioco (backlash): <1 arcmin
• Taglie disponibili: B15, B25, B35, B45 (4 taglie)
• Rapporti di riduzione (a seconda della taglia): 29:1, 59:1, 89:1, 119:1, 179:1
• Intervallo coppia nominale: 179 Nm a 1.569 Nm (a n1 = 1.500 rpm)
• Intervallo coppia di accelerazione: 417 Nm a 4.000 Nm
• Coppia massima di picco a breve termine: 834 Nm a 8.000 Nm
• Velocità di ingresso: fino a 6.400 rpm
• Momento flettente ammissibile max.: 883 Nm a 4.000 Nm
• Rigidità in flessione: 510 Nm a 2.450 Nm
• Capacità di carico assiale: 3.924 N a 15.000 N
• Rigidità torsionale: fino a 540 Nm/arcmin
• Diametro minimo del carter: 126 mm (B15)
• Intervallo di peso (per taglia): B15 = 4.9 kg; B25 = 8.4 kg; B35 = 14.1 kg; B45 = 24.3 kg
• Opzioni albero di ingresso: scanalatura per chiavetta, anello di serraggio, albero dentato (opzionale)
• Carter: cilindrico compatto, completamente sigillato
