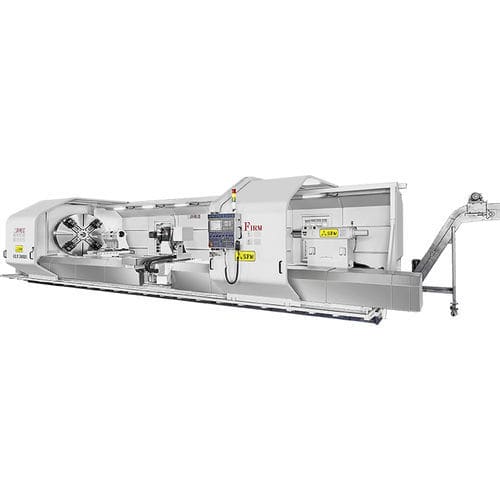

Tornio CNC CL series

orizzontale2 assia base piana

Distanza tra i centri: 4200 mm ~ 8200 mm Larghezza del letto: 1525 mm Larghezza del piano di lavoro: 1835 mm Foro del mandrino: 153 mm Capacità Distanza tra i centri - 4200 mm (168") - 5200 mm (208") - 6200 mm (248") - 7200 mm (288") - 8200 mm (328") Testata Attacco mandrino - A2-20 Foro del mandrino - 153 mm (6") Carrello Servomotore AC - X : 4 KW (5,4 HP) Z : 9 KW (12,1 HP) Velocità di avanzamento del taglio - X/ Z : 0,001-500 mm/giro (0,0004"-20"/giro) Torretta Stazione utensili (casuale) disponibile - H4 / *V8 (opz.) Dimensioni della tornitura esterna - 32x32 mm (1-1/4 "x1-1/4") Diametro barra di alesatura - Ø 60 mm (2,4") Contropunta Ø del cannotto - Ø 280 mm (11") Corsa del cannotto - 300 mm (11,8") Conicità del centro - MT NO.7 Motore Pompa idraulica - 3,75 KW (5 HP) Pompa del refrigerante - 0,75 KW (1 HP) Letto Larghezza del piano - 1525 mm (60") Larghezza della via - 1835 mm (72") Carico massimo del pezzo - 15-20 tonnellate Accessori standard Controllo Fanuc OiTF Sistema di raffreddamento posto utensile a 4 vie Sistema idraulico Sistema di lubrificazione Centro e manicotto centrale Bulloni e dadi di livellamento Cassetta degli attrezzi + attrezzi Manuale del controller CNC Accessori opzionali Torretta doppia Torretta portautensili H4 Torretta portautensili H6 Riposo fisso autocentrante Grande foro del mandrino mandrino idraulico a 3 griffe mandrino pneumatico a 3 griffe Mandrino doppio C-AXIS (utensile vivo) mandrino indipendente a 4 griffe mandrino frontale a 4 griffe Attacco per alesatura Contropunta idraulica Trasportatore di trucioli Controllo Fagor Controllo Siemens Torretta speciale H4 Rullo di riposo
