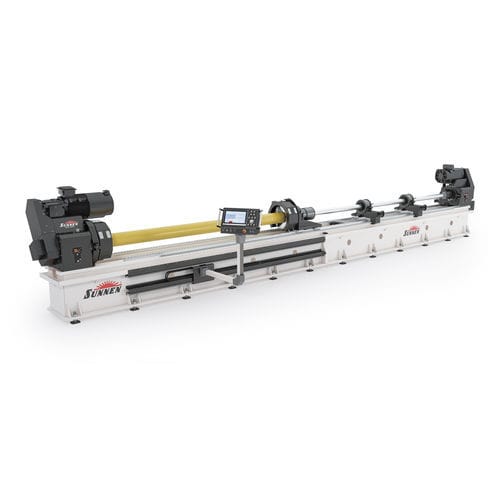

Macchina di foratura profonda CNC SHDD

orizzontale

La nuova serie SHDD di Sunnen è stata progettata per il processo di foratura profonda BTA di pezzi cilindrici. È inoltre in grado di eseguire diversi altri processi, tra cui: Controforatura Alesatura a tiro Trepanning Formatura del fondo Sciabordatura/brunitura dei rulli Specifiche Gamma di diametri del foro solido (ID): 19-127 mm (0,8-5,0 in) - Foratura (acciaio dolce) Gamma del diametro del foro (ID): Fino a 7,0 pollici (controforatura - trepanning) Gamma del diametro esterno (OD): 508 mm max (20 in) Lunghezze massime dei pezzi: SHDD-2500 (2 metri): 2000 mm (78,7 pollici) SHDD-4500 (4 metri): 4000 mm (157,5") SHDD-6500 (6 metri): 6000 mm (236 in) Velocità di rotazione del mandrino portautensili: 1050 giri/min. max Velocità lineare mandrino utensile: 125 mm/sec max (4,92 in/sec) Potenza mandrino utensile: 67 kW (90 CV) a 480 VAC Forza di avanzamento utensile: 40 kN (9.000 LBF) max Velocità di rotazione del mandrino del pezzo: 285 giri/min. max Potenza mandrino pezzo: 37 kW (50 CV) a 480 VAC Flusso massimo del refrigerante: 760 litri/min (200 gpm) Pressione massima del refrigerante: 5,2 MPa (750 psig) Tensioni disponibili: 400 VAC 50 Hz 3 fasi; 480 VAC 60 Hz 3 fasi Caratteristiche e vantaggi Caratteristiche opzionali Capacità di foratura a tiro (178 mm / 7" max) Mandrino a lanterna per alesatura a trazione Scarico trucioli anteriore con convogliatore e box trucioli Testa di pressione pezzo di grande diametro (178 mm / 7" max) mandrini a 4 griffe per la testa di pressione e la fantina portapezzo Appoggi a rulli per pezzi (gamma 25 mm - 356 mm / 1" - 14" O.D.) Protezione dell'area di lavoro completamente chiusa Telecamera all'uscita del truciolo Monitoraggio remoto del processo (OPCUA) Capacità di scansione dei codici a barre dei pezzi Boccole della barra di trasmissione, pinze, premistoppa e adattatori di trasmissione Mandrino posteriore per la testa del pezzo Smorzatore di vibrazioni aggiuntivo (riduce la capacità di lunghezza dei pezzi di 310 mm / 12,2")
