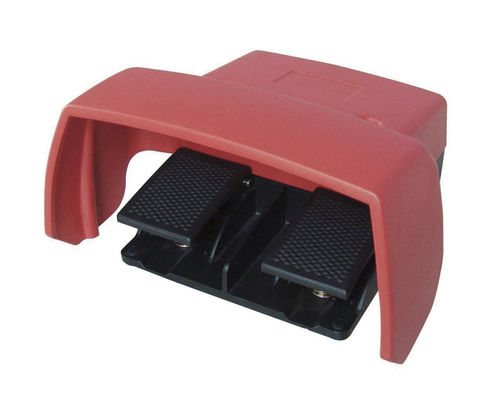

Pedale del freno della stampa FS-6
Caratteristiche:
Questi pedali sono progettati per alcune applicazioni critiche tale controllo di macchina del freno della stampa. Questi pedali hanno almeno uno dei pedali con 3 posizioni, con un punto di pressione, per controllare i movimenti pericolosi.
Per il comando del freno della stampa come esempio:
premi il pedale per abbassarsi giù un freno della stampa. Ha 4 contatti di funzionamento (2NC+2NO) per determinare il movimento ed i commutatori di sicurezza un (1 contatto di NC + 1NO d'apertura positivi) per fermare il movimento. Premendo il pedale del piede, fino al punto di pressione in cui la resistenza è notevole. Ciò permette il cambiamento dei 2 contatti di funzionamento e la stampa sta scendendo. Quando la stampa più duro oltre il punto di pressione, i 2 contatti di lavoro ritornare alla loro prima posizione ed il contatto d'apertura positivo della sicurezza è attivata come circuito di sicurezza ridondante per iniziare mmediately il movimento pericoloso. Un nuovo inizio della macchina è soltanto possibile dopo la liberazione del pedale.
Specifiche:
Frequenza operativa: 60 ops/min
> resistenza di isolamento: CC 500V di >100mW @
Resistenza di contatto: <25mW
Corrente nominale/tensione: 10A/600V CA A600/AC15 Q300/DC13
Resistenza dielettrica: 1000VAC per 1 min fra le parti di trasporto correnti 2500VAC per 1 min fra le parti di trasporto non in corso
Tempo di impiego: Meccanicamente 1 x106 (operazioni) elettricamente 5 x105 (operazioni)
Temperatura di funzionamento: -30~+80oC (- 22~176oF)
Grado di protezione: IP65, tipo del NEMA - 2, 4, 13 (tipo 6, 6P del NEMA, di IP68 disponibile a richiesta)
---
