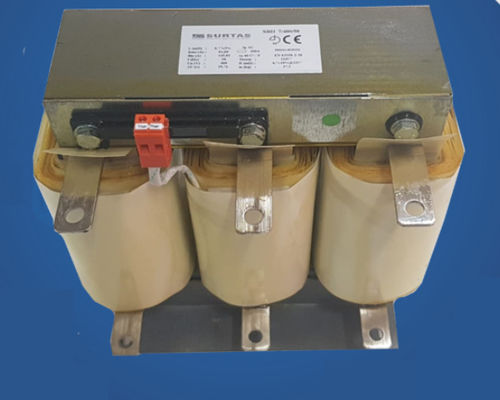

Sistema di compensazione SRH series

Il sistema di compensazione filtrato è un sistema utilizzato per proteggere il sistema di compensazione dalle armoniche e dalla risonanza armonica nella rete. Con le bobine di induttanza da posizionare davanti ai condensatori del sistema di compensazione, la frequenza di risonanza generale del sistema viene attratta in un punto. Per le frequenze più alte, il sistema sarà induttivo, il che impedisce che si verifichino conseguenze indesiderate dovute a distorsioni di tensione nella rete. Per la scelta dei sistemi di compensazione a filtro è necessario prendere in considerazione una serie di parametri. Innanzitutto, è necessario considerare la frequenza del filtro da installare. Esistono tre valori comunemente utilizzati sul mercato: 134 Hz (p=%14): Questo valore viene utilizzato se nel sistema è presente una notevole quantità di terza armonica. È una soluzione più economica rispetto ad altre. 189 Hz (p=%7): Questo valore è il più appropriato per proteggere il sistema da influenze esterne. Se nel sistema non sono presenti dispositivi che generano corrente armonica o se il valore consigliato è inferiore a 189 Hz. 210 Hz (p=%5,67): Questo valore viene utilizzato non solo per proteggere il sistema da influenze esterne, ma anche per ridurre l'inquinamento della rete dovuto alla distorsione armonica che si verifica nel sistema. Se la maggior parte del carico è installato da dispositivi che generano armoniche, si consiglia di utilizzare 210 Hz. Lo scopo principale dei sistemi di compensazione a filtro è quello di proteggere il sistema di compensazione. Per eliminare le armoniche nel sistema è necessario seguire diverse soluzioni. I reattori di filtro armonico Surtaş Elektrik sono utilizzati per applicazioni di filtraggio e filtraggio delle armoniche.
