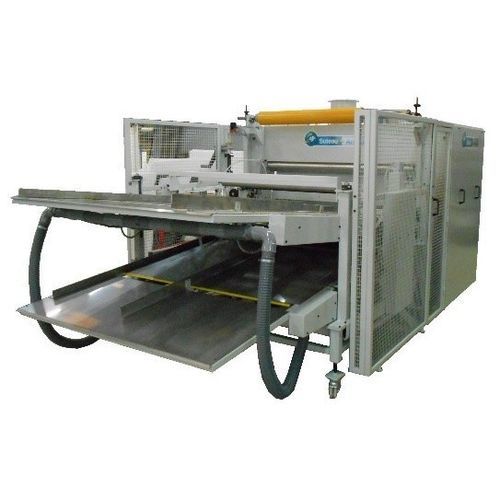

Laminatrice a caldo

da rullo a rulloautomatizzatamanuale

Panoramica
Sviluppata e prodotta da SUTEAU-ANVER, questa macchina è progettata per l'unione termica (fusione di una faccia di ciascuna lastra) di due lastre in PE. Altri termoplastici disponibili su richiesta. L'alimentazione e lo scarico delle lastre possono essere manuali o tramite sistemi automatici opzionali.

Dati tecnici delle lastre PE
Larghezza: 400 mm – 1 500 mm
Lunghezza: 600 mm – 2 600 mm
Spessore in ingresso: 10 mm – 290 mm
Spessore in uscita: 20 mm – 300 mm

Caratteristiche tecniche
Telaio
Telaio tubolare verniciato e saldato con piedini livellanti regolabili.

Piastra inferiore di ingresso
Piastra inferiore in lamiera punzonata; angolo regolabile manualmente da 0° a -10°. Due guide laterali regolabili manualmente per adattarsi a diverse larghezze.

Piastra superiore di ingresso
Piastra superiore in lamiera punzonata; altezza regolabile manualmente per adattare vari spessori. Due guide laterali regolabili manualmente.


Ugello riscaldante fissato all'estremità della piastra superiore (all'ingresso della calandra) per fondere il materiale prima della giunzione. Temperatura regolabile dal pannello di controllo da 50 a 250 °C (altre gamme su richiesta). Regolazione altezza ugello manuale.

Calandra
Unità composta da 8 rulli motorizzati (4 superiori e 4 inferiori) azionati da motoriduttore. Apertura rulli regolabile manualmente (rulli inferiori fissi, superiori regolabili). Tavolo di raccolta in uscita: 2,5 m.

Controllo / dati operativi (come elencato)
Velocità di avanzamento: regolabile da 1 a 10 m/min (altri documenti indicano 3–15 m/min tramite potenziometro).
Temperatura ugello: 50–250 °C regolabile dal pannello di controllo (altre gamme su richiesta).
Spessore di laminazione: regolabile da 20 a 300 mm.
Altezza piastra ingresso superiore: regolazione manuale.
Angolo piastra ingresso superiore: regolazione manuale 15°–20°.
Angolo piastra ingresso inferiore: regolazione manuale 0° a -10°.
Alimentazione elettrica: 400 V trifase + Neutro + Terra, 50 Hz.
Alimentazione pneumatica: aria secca 6 bar.

Opzioni

• Avvolgitore adesivo con freno
• Sistema di alimentazione automatica delle lastre
• Lavoro da bobine
• Taglio longitudinale
• Taglio trasversale
• Riavvolgitore
• Impilatore di lastre

Caratteristiche / specifiche tecniche

• Produttore: SUTEAU-ANVER
• Applicazione: Unione termica di due lastre PE (fusione di una faccia per lastra)
• Intervallo larghezza lastre: 400 mm – 1 500 mm
• Intervallo lunghezza lastre: 600 mm – 2 600 mm
• Intervallo spessore in ingresso: 10 mm – 290 mm
• Intervallo spessore in uscita: 20 mm – 300 mm
• Regolazione spessore laminazione: 20 mm – 300 mm
• Numero di rulli motorizzati: 8 (4 sup., 4 inf.) azionati da motoriduttore
• Controllo velocità rulli: regolabile tramite potenziometro (3–15 m/min o 1–10 m/min a seconda del documento)
• Gamma temperatura ugello: 50–250 °C
• Ugello: fissato all'estremità della piastra superiore, regolazione altezza manuale
• Piastra ingresso superiore: lamiera punzonata, altezza regolabile, guide laterali regolabili, angolo 15°–20°
• Piastra ingresso inferiore: lamiera punzonata, angolo regolabile 0° a -10°, guide laterali regolabili
• Lunghezza tavolo di raccolta (uscita): 2,5 m
• Alimentazione elettrica: 400 V trifase + Neutro + Terra, 50 Hz
• Alimentazione pneumatica: aria secca 6 bar
• Altri materiali e gamme di temperatura disponibili su richiesta
