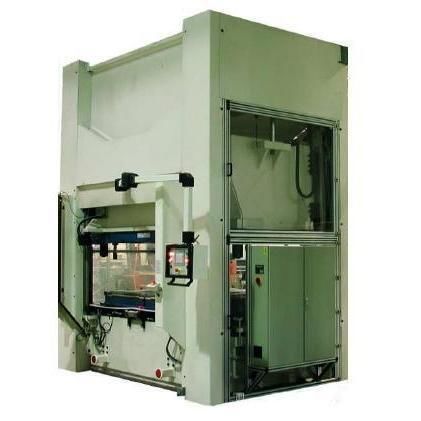

Macchina per termoformatura, taglio e impilaggio per lastre di plastica VFS

alimentata a rullodi lastreautomatica

Panoramica del prodotto La macchina per termoformatura modello VFS, progettata e costruita da SUTEAU-ANVER, è una pressa a trave idraulica per termoformatura e taglio di materiali non metallici. Lavora materiali flessibili o semi rigidi in rotoli o lastre ed è studiata per produzioni in serie con opzioni di alimentazione e scarico integrate. Prodotto in Francia.

Costruzione e funzionamento La struttura è composta da un tavolo inferiore fisso e una trave superiore mobile montati su quattro montanti verticali. Un cilindro idraulico centrale aziona la trave per la salita e la discesa controllata. La guida della trave è assicurata agli angoli da supporti in celoron. L'azione di taglio è simmetrica rispetto all'area di taglio centrale. Il punto inferiore di taglio è definito da quattro battute meccaniche; tali battute vengono regolate automaticamente in funzione dell'altezza della matrice durante una fase di messa a punto tramite motoriduttore e variatore elettronico di velocità. Dopo la regolazione automatica, il punto di taglio può essere rifinito dal pannello di controllo con una risoluzione di 0,01 mm. È disponibile un sistema opzionale di nebulizzazione d'aria per ridurre la contaminazione sulla parte superiore delle battute.

Sicurezza e regolazioni La posizione della battuta superiore (gioco tra materiale e lame) è regolabile in qualsiasi momento tramite il pannello operatore. Il riscontro di posizione è fornito da un potenziometro lineare con una precisione di ±5 mm. Per la sicurezza dell'operatore durante interventi sotto la trave mobile, la trave può essere bloccata idraulicamente in posizione sollevata; il bloccaggio è automatico all'arresto macchina o durante il cambio matrice.

Caratteristiche principali

• Struttura saldata: Tavolo fisso e trave superiore appoggiati su montanti verticali per stabilità strutturale.
• Forza di taglio simmetrica: Progettata per garantire tagli ripetibili e precisi sull'area della matrice.
• IHM avanzata: Interfaccia multilingue con archiviazione fino a 999 programmi di produzione.
• Alto ritmo produttivo: Fino a 18 tagli al minuto in base a configurazione e matrice.
• Integrazione personalizzabile: Opzioni di alimentazione, scarico e automazione in base alle esigenze produttive.
• Origine: Prodotto in Francia.

Vantaggi commerciali

• Versatilità: Lavora lastre o rotoli, strati singoli o multipli, materiali flessibili o semi rigidi.
• Manutenibilità: Ricambi disponibili per facilitare la manutenzione e ridurre i tempi di fermo.
• Scalabilità: Configurazioni e opzioni adattabili alle future esigenze produttive.

Opzioni disponibili

• VFS STANDARD (configurazione standard)
• Unità refrigerante per olio
• Bloccaggio idraulico della matrice su lato superiore e inferiore

Specifiche tecniche

• Alimentazione elettrica: 400 V trifase + Neutro + Terra, 50 Hz
• Potenza: 12 kW a 40 kW a seconda delle versioni
• Alimentazione pneumatica: aria secca, 6 bar
• Larghezza tavolo di taglio: secondo le esigenze
• Profondità tavolo di taglio: secondo le esigenze
• Forza di chiusura: 100 tonnellate a 500 tonnellate
• Tempo di mantenimento della pressione: regolabile da 1 a 250 s
• Tolleranza di planarità: ±0,1 mm/m (piastra inferiore fissa e piastra superiore mobile)
• Velocità di discesa rapida: regolabile da 50 a 270 mm/s
• Velocità di discesa lenta: regolabile da 5 a 20 mm/s
• Velocità di apertura: regolabile da 50 a 270 mm/s
• Corsa regolabile: 20 a 1000 mm (altre corse su richiesta)
• Gioco tra tavolo e trave (senza matrice): 1000 mm (altri giochi su richiesta)
• Altezza del piano di lavoro: 800 mm
