Trasmettitore di corrente con bobina di Rogowski S030

ACmonofasedi supervisione

Panoramica

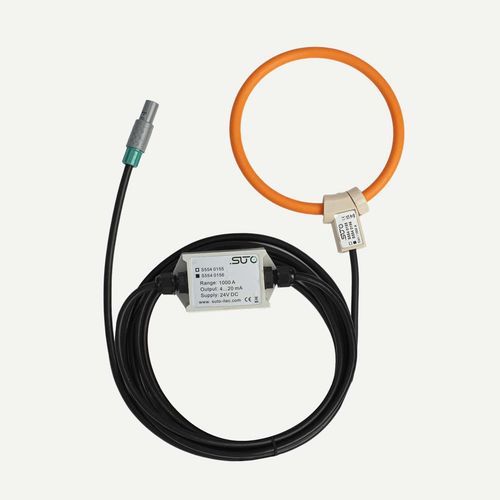

Il SUTO S030 è un trasmettitore di corrente RMS AC che unisce una parte attiva a bobina Rogowski flessibile a un convertitore digitale compatto. Misura correnti su conduttori fino a 1000 A AC e fornisce un'uscita lineare 4–20 mA DC proporzionale alla corrente misurata. Offre ampia gamma di misura, elevata precisione e grado di protezione adatto ad applicazioni industriali come il monitoraggio dei compressori e la misurazione dell'energia.

Caratteristiche principali

• Parte attiva con bobina Rogowski flessibile per un'installazione agevole attorno ai conduttori
• Convertitore digitale compatto con uscita lineare 4–20 mA (3 fili)
• Ampia gamma di misura (standard fino a 1000 A AC; opzioni di scala 1000 A / 3000 A)
• Alta precisione per misure di corrente accurate (0,5% della lettura + 0,2% della scala)
• Progettato per una semplice integrazione in ambiente industriale
• Protezione IP67 per ambienti gravosi
• Adatto per analisi di efficienza e carico/scarico di compressori

Applicazioni

• Monitoraggio della corrente sui compressori per analisi carico/scarico ed efficienza
• Misurazione di potenza ed energia negli impianti industriali
• Valutazione delle ore di funzionamento delle macchine
• Stima della potenza monofase misurando la corrente su una fase (utile quando non è disponibile la misura di tensione)

Caratteristiche / Specifiche tecniche

• Principio di misura: bobina Rogowski flessibile con convertitore digitale
• Corrente massima misurabile: fino a 1000 A AC (esempio di scala: 4 mA = 0 A, 20 mA = 1000 A / 3000 A AC)
• Uscita analogica: 4–20 mA (3 fili)
• Precisione: 0,5% della lettura + 0,2% della scala
• Carico (uscita): Max. 300 Ω
• Alimentazione: 10–32 VDC
• Consumo: Max. 30 mA
• Connessione: estremità conduttore libere o connettore ODU
• Classe di protezione: IP67
• Omologazioni: CE
• Temperatura ambiente (esercizio): 0 … +80 °C
