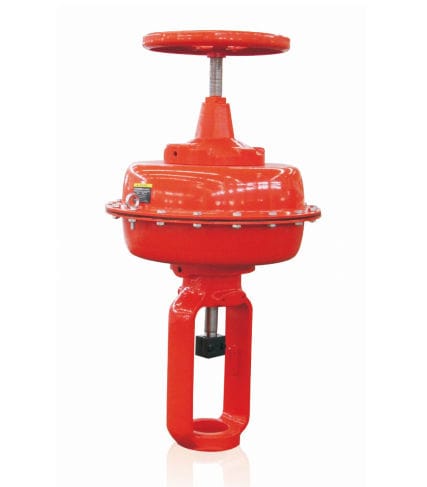

Attuatore per valvola pneumatico 957

linearea membranaa effetto semplice

1. - Azione positiva - tipo aria-chiusura 2. - Reazione - aria-apertura Gamma di molle: Azione positiva: 20~100Kpa, 40~200Kpa Reazione: 80~200Kpa, 120~240Kpa Caratteristiche del prodotto 1. - Questo sériés è un attuatore pneumatico lineare a membrana con struttura a più molle, peso leggero, dimensioni ridotte, grande forza motrice in uscita e prestazioni elevate. Il suo principio di funzionamento è il seguente: la pressione dell'aria convertita dal segnale elettrico o del gas dello strumento di regolazione attraverso il posizionatore viene immessa nella camera del diaframma, agendo sul diaframma per generare una spinta, in modo che l'albero di uscita si muova, e allo stesso tempo comprime la molla fino a bilanciarla con la forza di reazione della molla, in modo che l'albero di uscita raggiunga la posizione predeterminata. Il controllo della posizione può essere ottenuto anche agendo direttamente sul diaframma con il segnale del gas. 2. - Questi attuatori si dividono in due tipi: ad azione diretta (957) e ad azione inversa (967). Il design di questo attuatore consente di commutare o regolare la valvola in modo affidabile.
