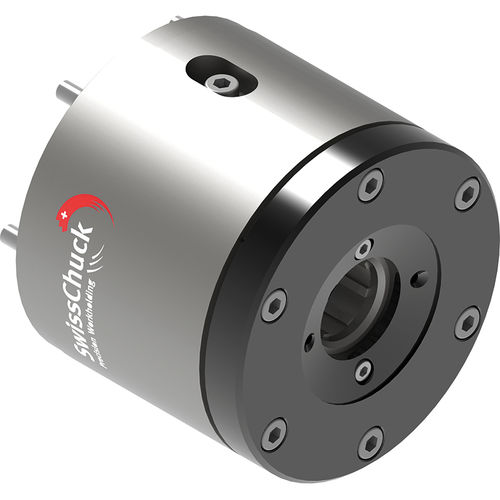

Portapinze di grande precisione LZK

di foraturaper lavorazionedi rettifica

I mandrini a pinza sono progettati per geometrie di serraggio impegnative e diametri variabili dei pezzi. La tecnologia di serraggio a lamelle ad alta precisione consente di coprire una gamma di serraggio di diversi millimetri con una sola pinza intercambiabile. Grazie alla perfetta geometria di serraggio (serraggio parallelo) sull'intero campo di serraggio, è possibile garantire una concentricità sostenuta migliore di 0,01 mm. Ad esempio, con il mandrino tipo LZK-BS, la gamma di serraggio da ø2,5 a 42,5 mm può essere coperta con solo sette pinze intercambiabili. Oltre alla riduzione delle scorte e ai bassi costi di investimento che ne derivano, si riducono i tempi di cambio formato e si aumenta la flessibilità della produzione. Funzioni e campi di applicazione - Pinze intercambiabili a lamelle - Posizione di serraggio fissa assiale - Azionamento tramite cilindro di serraggio a forza - Principalmente per operazioni di tornitura e rettifica - Vantaggi - Serraggio parallelo su tutta la corsa - Ampio campo di serraggio per ogni pinza di commutazione - Tempi di sostituzione minimi - Mandrino stabile e robusto - Alto numero di giri - Adatto per anelli a parete sottile (numero di lamelle di serraggio) - Possibilità di serraggio eccessivo Precisione su tutto il campo di serraggio! La tecnologia di serraggio a lamelle ad alta precisione consente di coprire una gamma di serraggio di diversi millimetri con una sola pinza intercambiabile. Grazie alla perfetta geometria di serraggio (serraggio parallelo) sull'intera gamma di serraggio, viene garantita una concentricità sostenibile migliore di 0,01 mm.
