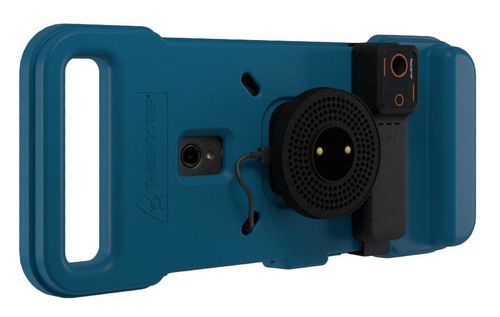

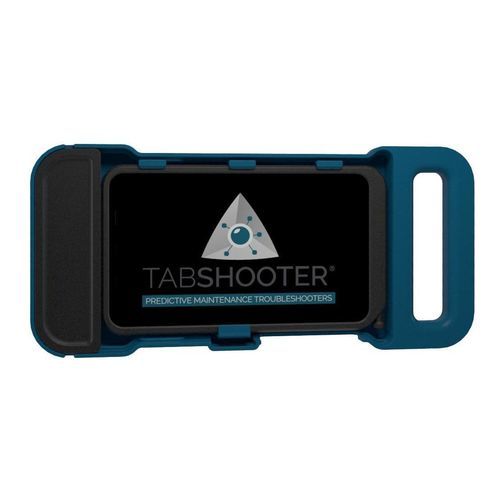

Telecamera con formazione di fascio (beamforming) TABSHOOTER ®-TBS72-LD

acusticaindustrialedi rilevazione

Presentazione
La camera acustica TABSHOOTER®-TBS72-LD è uno strumento sensibile e di facile utilizzo per la localizzazione di perdite di fluidi gassosi in ambienti industriali. Grazie alla tecnologia BEAMFORMING e a una matrice di 72 sensori MEMS, genera un'immagine acustica che individua la posizione delle perdite a diverse decine di metri in base alle condizioni. È possibile l'ascolto tramite cuffie cablate o Bluetooth per facilitare l'identificazione.

Principio di funzionamento
Il sistema combina una matrice di 72 sensori MEMS con algoritmi di beamforming per produrre un'immagine acustica in tempo reale che evidenzia le sorgenti di perdita. Fornisce feedback visivo e audio e include modalità per la rilevazione singola o multipla delle perdite.

Tipi di perdite rilevate

• Aria compressa
• Gas (es. O₂, N₂, H₂, NH₃, CH₄, Argon)
• Perdite di vuoto
• Perdite di vapore

Caratteristiche operative

• Intervallo di frequenza regolabile: 2 kHz – 100 kHz per filtrare il rumore di fondo
• Portata di rilevamento: fino a diverse decine di metri a seconda dell'ambiente
• Monitoraggio audio tramite cuffie cablate o Bluetooth
• Funzione di quantificazione K per aria compressa: inserire il costo per Nm³ per visualizzare m³/h e costo annuo stimato
• Opzione telecamera termica integrata disponibile

Modalità di rilevamento

• Single LEAK: visualizzazione e localizzazione di una perdita principale
• Multi LEAK: rilevamento e visualizzazione simultanea di più perdite

Funzione di quantificazione K
La funzione K consente all'operatore di inserire il costo per Nm³ del gas (es. aria compressa). Una volta individuata la perdita, il dispositivo stima la portata (m³/h) e proietta un costo annuo in base ai parametri inseriti.

Opzione telecamera termica
La telecamera termica integrata opzionale rileva punti caldi su impianti elettrici. Intervallo di temperatura: -20 °C a 550 °C. Risoluzione termica: 256 × 192 px.

Accessori

• Valigia protettiva MALETTE ABS PRO
• Batteria interna (opzionale)
• Caricabatterie interno (opzionale)
• Cuffie cablate o Bluetooth per il monitoraggio audio

Specifiche tecniche

• Marca: TABSHOOTER®
• Modello: TABSHOOTER®-TBS72-LD
• Tecnologia: BEAMFORMING
• Sensori: 72 sensori MEMS
• Intervallo di frequenza: 2 kHz – 100 kHz (regolabile)
• Tipi di rilevamento: aria compressa, gas (O₂, N₂, H₂, NH₃, CH₄, Argon…), vuoto, vapore
• Modalità di rilevamento: Single LEAK, Multi LEAK
• Funzione K: input costo per Nm³, output m³/h e costo annuo stimato
• Uscita audio: supporto cuffie cablate o Bluetooth
• Opzione termica: intervallo -20 °C a 550 °C
• Risoluzione termica (opzione): 256 × 192 px
• Accessori: valigia MALETTE ABS PRO, batteria interna, caricabatterie interno
