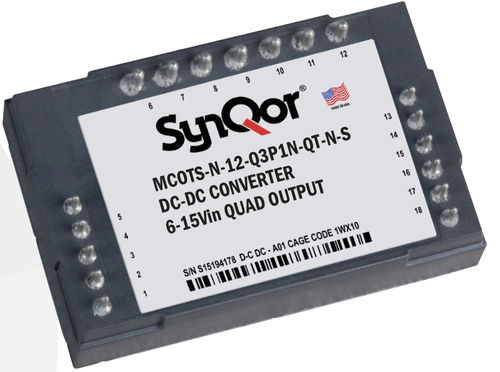

Convertitore DC/DC per circuiti stampati MCOTS-N-12-Q3P1N-QT

non isolatorobusto

Il convertitore c.c./c.c. non isolato MCOTS-N QUAD Output impiega il raddrizzamento sincrono per ottenere un'efficienza di conversione estremamente elevata in un package da un quarto di mattone. Il modulo genera tre tensioni di uscita positive e una negativa. Il convertitore MCOTS-N QUAD Output Brick può essere utilizzato nei sistemi DPA (distributed power architecture) tradizionali che richiedono un design più robusto. Tutte e quattro le uscite hanno un'ampia gamma di trim di uscita, creando un elevato grado di flessibilità per l'utente. CARATTERISTICHE OPERATIVE - Alta efficienza, fino al 93% a piena corrente di carico nominale - Fornisce fino a 30A su ciascuna uscita positiva e 1A su quella negativa - Gamma di tensione d'ingresso: 6-15 Vdc - Intervallo di tensione di uscita: uscite positive: 0.8V a 5V, uscita negativa: -3,0 V a -13,5 V CARATTERISTICHE MECCANICHE - Fattore di forma a quarto di mattone. - Dimensioni standard: 1,54" x 2,39" x 0,50" (39,0 x 60,6 x 12,7 mm) - Peso: 3,27 oz. (93 g) CARATTERISTICHE DI CONTROLLO - Controllo On/Off per ciascuna uscita - Il trim della tensione di uscita per ciascuna uscita consente tensioni personalizzate - Senso remoto (solo per le uscite positive) CARATTERISTICHE DI PROTEZIONE - Spegnimento per sovracorrente (tutte le uscite) - Spegnimento termico (tutte le uscite) - Spegnimento per sovratensione (solo uscite positive) - Blocco della sottotensione di ingresso (solo uscite positive)
