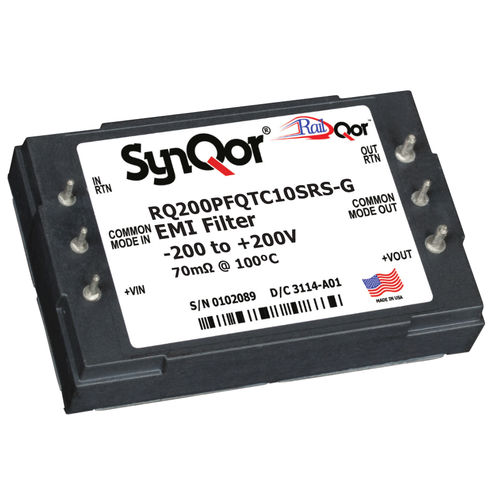

Filtro elettronico modo differenziale RQ200PFQTx10

passivodi modo comuneEMI

La serie RailQor di filtri EMI porta la tecnologia e l'esperienza produttiva di SynQor, comprovata sul campo, nel mercato delle applicazioni industriali di potenza. L'innovativo approccio al packaging di SynQor garantisce la sopravvivenza negli ambienti più ostili. Compatibili con il formato standard del settore, questi filtri presentano un'elevata attenuazione del modo differenziale e del modo comune, una bassa resistenza CC e un condensatore resistivo di massa stabilizzante. Seguono linee guida conservative per il declassamento dei componenti e sono progettati e prodotti secondo gli standard più elevati. CARATTERISTICHE OPERATIVE ►10A di corrente di uscita ►Resistenza CC molto bassa ►>80dB @ 250kHz attenuazione di modo differenziale ►>50dB @ 250kHz attenuazione di modo comune condensatore di massa stabilizzante e resistenza di smorzamento inclusi ►Tutti i condensatori sono ceramici multistrato X7R ►Soddisfa i requisiti della norma EN 50155 CARATTERISTICHE MECCANICHE ►Configurazione di pin-out a quarto di mattone standard del settore dimensioni: 1,536" x 2,386" (39,01 x 60,6 mm) altezza: 12,7 mm (0,500") ►Peso: 3,53 oz (100g) CARATTERISTICHE DI SICUREZZA ► Isolamento della piastra di base 2000Vrms, 60s per EN 50155 uL 60950-1 ► CAN/CSA C22.2 No. 60950-1 ► EN 60950-1 conformità alla norma EN45545-2 R24/R25 ► Marchio CE PROCESSO DI PRODUZIONE - Struttura certificata AS9100 e ISO 9001 - Tracciabilità completa dei componenti
