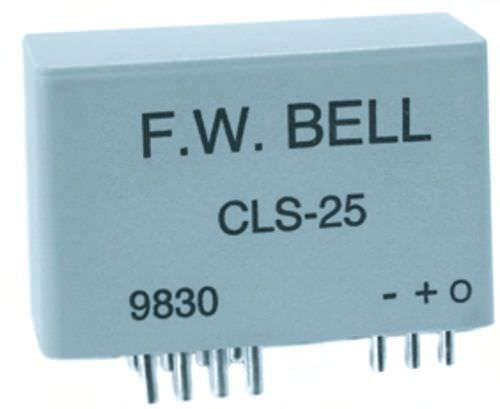

Sensore di corrente ad effetto Hall ad anello chiuso

per circuito stampatoACDC

Un sensore della corrente di ciclo chiuso consiste di un generatore di corridoio montato in uno spacco di aria di un nucleo magnetico, di una bobina ferireita intorno al centro e di un amplificatore corrente. Il conduttore di trasporto corrente disposto attraverso l'apertura del sensore produce un campo magnetico che è proporzionale alla corrente. Questo campo è concentrato dal centro ed è percepito dal generatore di corridoio. Il generatore di corridoio è collegato all'input dell'amplificatore corrente, che guida la bobina. La corrente attraverso la bobina produce un campo avversario a quello fornito dalla corrente attraverso l'apertura il cambiamento continuo nel centro è determinato così che costantemente a zero. La bobina collega l'uscita del sensore. Di conseguenza l'uscita è un proporzionale corrente la corrente dell'apertura moltiplicata per il numero di accende la bobina. Un sensore con una bobina di 1000 girate fornisce un'uscita di 1mA per ampère. L'uscita corrente è convertita in tensione collegando un resistore all'uscita del sensore e della terra. L'uscita del sensore e della terra. L'uscita è regolata selezionando il valore del resistore. I sensori del ciclo chiuso misurano le correnti di CA e di CC e forniscono l'isolamento elettrico. Offrono la risposta veloce, le alte linearità e la direzione di temperatura insufficiente. L'uscita corrente del sensore del ciclo chiuso è relativamente immune a rumore elettrico. Sono il sensore della scelta quando l'alta esattezza è essenziale.
