Interfaccia USB CAN-FD

di connessionead alta velocitàmobile

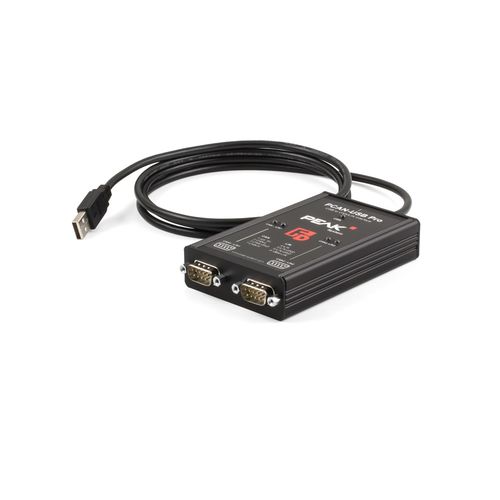

L'adattatore PCAN-USB Pro FD consente il collegamento di reti CAN FD e LIN ad un computer tramite USB. È possibile collegare contemporaneamente due bus di campo, fino a quattro bus di campo con appositi cavi adattatori (2 x CAN FD, 2 x LIN). Ogni canale CAN FD è isolato separatamente contro USB e LIN con un massimo di 500 Volt. Il robusto involucro in alluminio rende l'adattatore PCAN-USB Pro FD adatto per applicazioni mobili. Il nuovo standard CAN FD (CAN con velocità dati flessibile) è caratterizzato principalmente da una maggiore larghezza di banda per il trasferimento dati. Il massimo di 64 byte di dati per frame CAN FD (invece di 8 finora) può essere trasmesso con bitrate fino a 12 Mbit/s. CAN FD è compatibile verso il basso con lo standard CAN 2.0 A/B, quindi i nodi CAN FD possono essere utilizzati in reti CAN esistenti. Tuttavia, in questo caso le estensioni CAN FD non sono applicabili. Il software di monitoraggio PCAN-View e l'interfaccia di programmazione PCAN-Basic per lo sviluppo di applicazioni con connessione CAN sono compresi nella fornitura e supportano il nuovo standard CAN FD. La fornitura comprende anche l'applicazione monitor PLIN-View Pro e l'interfaccia di programmazione PLIN. Adattatore per USB 2.0 ad alta velocità (compatibile con USB 1.1 e USB 3.0) Trasmissione e ricezione di messaggi CAN FD e LIN tramite 2 connessioni D-Sub (entrambe con assegnazione dei pin per CAN FD e LIN bus) Risoluzione della marcatura temporale 1 μs L'alimentazione a 5 Volt sul connettore D-Sub può essere attivata tramite un ponticello a saldare, ad es. per un convertitore bus esterno Alimentazione di tensione via USB Campo di temperatura di esercizio esteso da -Da 40 a 85 °C (da -40 a 185 °F)
