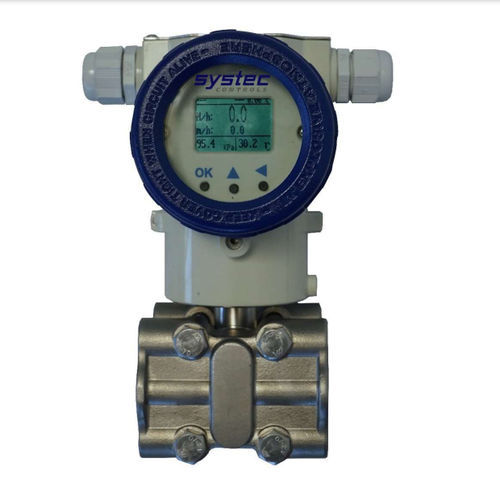

Trasmettitore di pressione differenziale SYS-MMF

4-20 mAHARTModbus

Il SYS-MMF è un trasmettitore multivariabile a basso costo per la semplice misurazione della portata massica con il metodo della pressione differenziale. Oltre alla pressione differenziale, il trasmettitore misura internamente la pressione statica p1 e dispone di un ingresso PT100 a 3 fili per compensare la temperatura del fluido. Il tipo SYS-MTF ha solo un sensore di pressione differenziale e un ingresso di temperatura (senza sensore pabs), quindi può essere utilizzato, ad esempio, per il vapore saturo o se la pressione nell'applicazione può essere assunta come costante. Il SYS-MMF può essere completamente configurato in modo facile e veloce attraverso una semplice parametrizzazione con i tre tasti frontali. Non sono necessari software di parametrizzazione complessi. Il SYS-MMF è un trasmettitore a 2 fili 4..20 mA (compatibile con HART) come standard. Come opzione è disponibile un'interfaccia Modbus aggiuntiva. Il SYS-MMF può essere utilizzato per gas, vapore saturo e surriscaldato e acqua. In combinazione con il deltaflow, il SYS-MMF rappresenta un risparmio di tempo e denaro particolarmente efficace. Installare una misura di massa completamente compensata p e T tramite un singolo perno nel tubo. Nell'immagine di sinistra si può vedere, ad esempio, una misura di massa del vapore completamente compensata in pressione e temperatura. Il SYS-MMF, insieme al tubo di Pitot deltaflow, sostituisce: Trasmettitori aggiuntivi per pressione e temperatura Installazione aggiuntiva di borchie per la pressione e la temperatura nella tubazione Vasi di condensa e valvole di intercettazione supplementari Il cablaggio della misura di pressione e temperatura L'uso di un calcolatore di compensazione o di moduli di calcolo corrispondenti nel PLC Programmazione e impostazioni complicate
