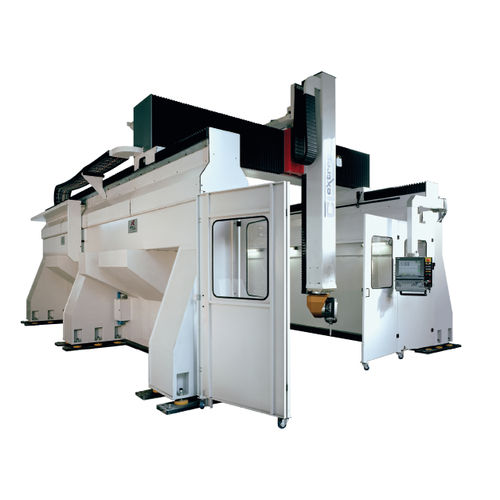

Centro di lavoro CNC per pezzi di grandi dimensioni CL extrema
5 assiuniversalea ponte

centro di lavoro CNC per pezzi di grandi dimensioni
centro di lavoro CNC per pezzi di grandi dimensioni
centro di lavoro CNC per pezzi di grandi dimensioni
centro di lavoro CNC per pezzi di grandi dimensioni
centro di lavoro CNC per pezzi di grandi dimensioni
centro di lavoro CNC per pezzi di grandi dimensioni
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
5 assi
Orientazione del mandrino
universale
Struttura
a ponte, a tavola fissa
Materiale lavorato
per alluminio, per legno, per compositi
Altre caratteristiche
per pezzi di grandi dimensioni, di fresatura, ad alta velocità, di precisione, ad alte prestazioni, modulare, CE, per il settore aeronautico, per profilati, per l'aeronautica, per profilati in alluminio, per l'industria automobilistica
Corsa X

Max.: 3.000 mm (118 in)

Min.: 2.200 mm (87 in)

Corsa Y

Max.: 12.000 mm (472 in)

Min.: 2.000 mm (79 in)

Corsa Z

1.300 mm, 2.000 mm (51 in)

Velocità di rotazione

Max.: 22.000 rpm (138.230 rad.min-1)

Min.: 0 rpm (0 rad.min-1)

Potenza

30 kW, 42 kW (40,79 hp)

Descrizione

FRESATURA CON ALTE ASPORTAZIONI PER COMPONENTI DI GRANDI DIMENSIONI Fresatura ad alta velocità di elementi strutturali in alluminio e laminati in composito È la gamma modulare della serie CL. Grazie alla flessibilità di configurazione, alla rigidità strutturale ed all’elevata capacità di asportazione dell’unità operatrice, CL extrema garantisce la massima produttività nella fresatura di modelli, stampi e componenti strutturali, di grandi dimensioni. Ideale per lavorazioni a 5 assi di componenti laminati rinforzati in fibra di carbonio o in fibra di vetro, di strutture in alluminio o in materiale composito componenti comunque di forma complessa usati in vari campi industriali come nautica, aerospaziale, ferroviario, trasporto a terra, energia. Il piano di lavoro, indipendente dalla struttura della macchina, può essere personalizzato alle specifiche applicazioni: può essere configurato con una tavola monolitica con cave a “T” fissata sul pavimento o incassata, con binari guida per carrelli portapezzi di grandi dimensioni, o con strutture in carpenteria per attrezzature personalizzate. Caratteristiche Generali Il Centro di Lavoro modello “CL Extrema” è una fresatrice a 5 assi sull’utensile a Controllo Numerico costituita da una struttura ad assi cartesiani con portale sospeso: - Trave mobile che scorre su guide posizionate su pilastri laterali: asse longitudinale “Y”. - Sulla trave scorre il carro dell’asse trasversale “X” , il quale supporta il movimento del braccio verticale per l’asse “Z”. - L’estremità dell’asse costituisce l’elemento di fissaggio dell’unità operatrice. - Piano di lavoro separato dai basamenti della macchina
