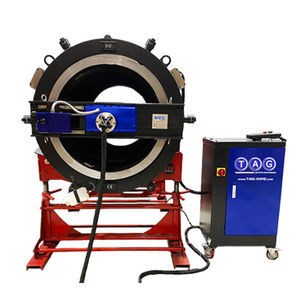

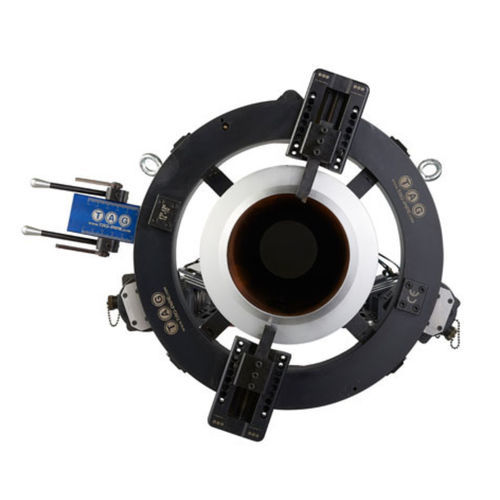

Macchina tagliatubi orbitale programmabile TSFC series

idraulicaa freddosmussatura

Descrizione
La TAG Split Frame Clamshell è una macchina portatile per il taglio a freddo e la smussatura, adatta alla preparazione di tubazioni in officina o in cantiere. Esegue taglio, smussatura, sfacciatura e controalesatura su tubi con diametro esterno da 1" a 48" (a seconda del modello). Costruzione con corpo in alluminio leggero, corona interna in acciaio su cuscinetti solidi, piedini di serraggio temprati con marcature e ganasce telescopiche esterne sui modelli maggiori. Disponibili opzioni di azionamento pneumatico, idraulico, elettrico e servoelettrico; scorrevoli utensili modulari per adattamento a acciaio, inox e leghe esotiche.

Vantaggi del prodotto

• Gamma modelli da 1" (25,4 mm) a 48" (1.220 mm) o/d; taglie maggiori su richiesta.
• Opzioni di alimentazione: pneumatico, idraulico, elettrico (110/220 V) e servoelettrico NC.
• Cuscinetti regolabili per impieghi gravosi (sistema a rulli a camma TAG) per regolazioni fini e rotazione uniforme.
• Impostazioni rapide e ripetibili tramite piedini di serraggio temprati con testa esagonale a filo e marcature di misura.
• Sistema di avanzamento a vite senza fine e corona per distribuzione uniforme della pressione e riduzione delle vibrazioni.
• Slitte utensile modulari compatibili con utensili per taglio, smussatura, sfacciatura e controalesatura.
• Ganasce telescopiche e piedini di serraggio maggiorati (55 x 115 mm dove applicabile) per stabilità migliorata.
• Montaggio motore a due bulloni e custodia metallica con inserti in schiuma fornita fino al modello TSFC24.

Tabella specifiche tecniche (modelli: TSFC3, TSFC6, TSFC8, TSFC12, TSFC16, TSFC18, TSFC20, TSFC24, TSFC30, TSFC36, TSFC42, TSFC48)
Modello | TSFC3 | TSFC6 | TSFC8 | TSFC12 | TSFC16 | TSFC18 | TSFC20 | TSFC24 | TSFC30 | TSFC36 | TSFC42 | TSFC48
Gamma di bloccaggio (pollici) | 1 – 3" | 1 – 6" | 2 – 8" | 6 – 12" | 10 – 16" | 12 – 18" | 14 – 20" | 18 – 24" | 24 – 30" | 30 – 36" | 36 – 42" | 42 – 48"
Intervallo di bloccaggio (MM) | 33,4 – 88,9 mm | 33,4 – 168,3 mm | 60,3 – 219,1 mm | 168,3 – 323,9 mm | 273,0 – 406,4 mm | 323,9 – 457,0 mm | 355,6 – 508,0 mm | 457,0 – 610,0 mm | 609,6 – 762 mm | 762 - 914,4 mm | 914,4 – 1.066,8 mm | 1.066,8 – 1.219,2 mm
Peso anello solo | 12 kg | 23 kg | 32 kg | 46 kg | 53 kg | 58 kg | 62 kg | 76 kg | 183 kg | 204 kg | 242 kg | 323 kg
Corsa cassetta attrezzi | 30 mm / 1.18" | 60 mm / 2.36" | 60 mm / 2.36" | 90 mm / 3.54" | 90 mm / 3.54" | 90 mm / 3.54" | 90 mm / 3.54" | 90 mm / 3.54" | 90 mm / 3.54" | 90 mm / 3.54" | 90 mm / 3.54" | 90 mm / 3.54"
Posizioni montaggio motore | 1 qty | 1 qty | 1 qty | 1 qty | 2 qty | 2 qty | 2 qty | 2 qty | 2 qty | 2 qty | 4 qty | 4 qty
Posizioni montaggio striker | 1 qty | 1 qty | 1 qty | 2 qty | 3 qty | 3 qty | 3 qty | 3 qty | 3 qty | 4 qty | 4 qty | 5 qty
Dimensione cuscinetto | S | S | S | S | S | S | S | S | L | L | L | L
Dimensione ingranaggio scanalato | 16 mm / 0.63" | 16 mm / 0.63" | 16 mm / 0.63" | 16 mm / 0.63" | 16 mm / 0.63" | 16 mm / 0.63" | 16 mm / 0.63" | 16 mm / 0.63" | 25 mm / 0.98" | 25 mm / 0.98" | 25 mm / 0.98" | 25 mm / 0.98"
Velocità minima pneumatica | 5 – 44 rpm | 5 – 36 rpm | 5 – 28 rpm | 5 – 21 rpm | 5 – 18 rpm | 5 – 17 rpm | 5 – 16 rpm | 5 – 15 rpm | 1 – 8 rpm | 1 – 8 rpm | 1 – 7 rpm | 1 – 6 rpm
Potenza motore pneumatico | 1,85 CV | 1,85 CV | 1,85 CV | 1,85 CV | 1,85 CV | 1,85 CV | 1,85 CV | 1,85 CV | 3,5 CV | 3,5 CV | 3,5 CV | 3,5 CV
Potenza servomotore singolo | n/a | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw
Potenza motore idraulico | n/a | 5,4 CV | 5,4 CV | 5,4 CV | 5,4 CV | 5,4 CV | 5,4 CV | 5,4 CV | 5,4 CV | 5,4 CV | 5,4 CV | 5,4 CV
Tensione / Frequenza | 110 / 220 V – 50/60 Hz (secondo modello)
Pressione aria di esercizio | 90 psi / 6,5 bar (tutti i modelli)
Collegamento tubo aria | 1/2" (modelli piccoli) ; 3/4" (TSFC30 e superiori)
Flusso aria consumato (doppio x2) | 50 cfm / 1400 LPM (modelli piccoli) ; 90 cfm / 2500 LPM (modelli grandi)
Avanzamento per giro | 0,2 mm / 0,008" (tutti i modelli)
Sistema di bloccaggio | Modulare (TSFC3–TSFC24) ; Telescopico (TSFC30–TSFC48)

Caratteristiche / specifiche tecniche

• Intervallo operativo: 1"–48" o/d (25,4–1 220 mm) a seconda del modello.
• Corpo in alluminio leggero con corona interna in acciaio su cuscinetti solidi.
• Piedini di serraggio temprati con marcature per impostazioni rapide anche su tubi non perfettamente tondi.
• Opzioni di azionamento e potenze variabili in base al modello.
• Sistema di alimentazione a vite senza fine e corona TAG per distribuzione uniforme del carico.
• Slitte utensile modulari per taglio, smussatura, sfacciatura e controalesatura.
• Custodia metallica personalizzata fornita fino al TSFC24 per trasporto e stoccaggio.
