Calorimetro a scansione differenziale

per alte temperatureisotermicoad alta sensibilità

Panoramica

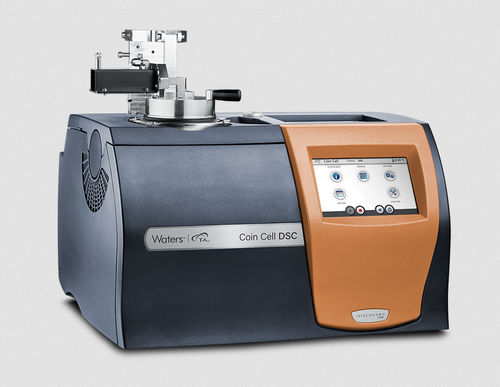

Il Calorimetro differenziale a scansione per pile a bottone (Coin Cell DSC) esegue l’analisi termica diretta di celle 2032 completamente assemblate senza smontaggio. Individua la temperatura di innesco, il rilascio di energia e l’entalpia di reazione e supporta la valutazione termica ed elettrochimica combinata per prove di sicurezza e prestazioni delle batterie.

Capacità principali

• Prove dirette su celle 2032 completamente assemblate senza smontaggio
• Rilevamento rapido della temperatura di innesco, dei meccanismi di reazione, del calore di reazione e dei segnali di emissione gas
• Acquisizione simultanea di segnali termici ed elettrochimici per analisi di sicurezza e prestazioni
• Caratterizzazione completa da −80 °C a 600 °C (a seconda del sistema di raffreddamento)

Funzionalità

• Sensore ad alta sensibilità per misurare con precisione la temperatura di innesco e il flusso di calore
• Ampio intervallo di temperatura: −80 °C a 600 °C (dipende dal sistema)
• Capsula per coin cell che mantiene il contatto con il sensore fino al guasto della cella
• Compatibile con Analisi dei Gas Evoluti (EGA): MS, FTIR, GC‑MS
• Monitoraggio della tensione per analisi dello stato di carica e cortocircuiti
• Schermo touch a colori in stile app per il controllo dello strumento

Capsula per celle a bottone

• Compatibile con 2032 e qualsiasi cella di diametro 20 mm
• Le capsule standard preservano il segnale termico su tutta la gamma di campioni
• Le capsule per cicli ottimizzano il flusso termico durante cicli isoterma
• Piatti in alluminio da 20 mm disponibili per campioni di materiale

Modalità di prova

• Modalità di scansione: valuta abuso termico, degrado, temperatura di innesco, calore di reazione e reazioni crociate dei materiali
• Modalità isoterma: valuta il flusso di calore durante la formazione della SEI, carica/scarica, sovraccarico e scarica eccessiva

Analisi gas evoluti (EGA)

• Tecniche compatibili: Spettrometria di Massa (MS), FTIR, Cromatografia Gassosa–Spettrometria di Massa (GC‑MS)

Connessione elettrochimica

• Supporta dispositivi di monitoraggio della tensione per acquisire segnali elettrici
• Interfacce con cycler per studi di ciclaggio
• Compatibile con potenziostati per esperimenti elettrochimici

Software e dati

• Software TRIOS™ per controllo strumento, acquisizione e analisi combinata termica/elettrochimica
• Template integrati per coin cell, visualizzazione intuitiva e report automatici
• Esportazione dati (JSON) per integrazione LIMS e licenze di accesso remoto illimitate

Specifiche

• Baseline flatness: ≤ 500 μW
• Baseline repeatability: ≤ 100 μW
• Intervallo di temperatura: −80 °C a 600 °C (dipende dal sistema di raffreddamento)
• Accuratezza della temperatura: ±0,1 °C
• Precisione della temperatura: ±0,05 °C
• Precisione dell’entalpia: ±1 %
• Velocità di riscaldamento: 0,01 °C a 20 °C/min

Caratteristiche dello strumento (sintesi)

• Schermo touch a colori in stile app (incluso)
• Compatibile con EGA (incluso)
• Analisi elettrochimica (ECA): opzionale

Opzioni di tazza (sintesi)

• Piatti in alluminio da 20 mm — fino a 600 °C
• Capsula standard Coin Cell DSC — fino a 600 °C
• Capsula di ciclaggio Coin Cell DSC — fino a 60 °C con ECA

Note

• [1] L’intervallo di temperatura dipende dal sistema di raffreddamento selezionato (FACS o RCS)
• [2] Accuratezza e precisione misurate con standard di indio e piatto in alluminio da 20 mm
