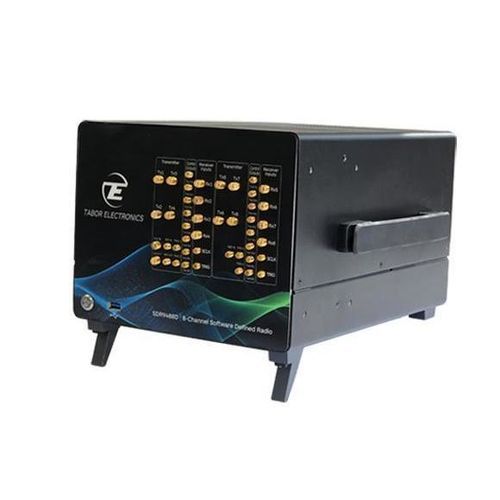

Ricetrasmettitore radio DRN9484D

di telemetriamulticanale

Validazione delle prestazioni dei droni in ambienti elettromagnetici congestionati e contestati
Valutare i collegamenti radio e le comunicazioni critiche tra la stazione di controllo a terra (GCS) e i sistemi aerei senza pilota (UAS). Ciò include controllo, telemetria, immagini e streaming video live essenziali per le operazioni di volo e l'integrità della missione. Gli scenari devono riprodurre bande ISM e altre bande operative, hopping di frequenza, spread-spectrum e operazioni multi-banda per riflettere le condizioni operative.

Uso del radio definito da software (SDR)
I dispositivi Software-Defined Radio (SDR) consentono test RF flessibili e ripetibili implementando in software generazione di waveform, modulazione/demodulazione e analisi del segnale. Gli SDR supportano l'emulazione di interferenze, jamming e comportamenti di minaccia adattativi per valutare la resilienza dei collegamenti e sviluppare strategie di mitigazione per contromisure anti-drone e flussi di certificazione.

Caratteristiche principali del Proteus SDR

• Architettura Direct Digital: DAC e ADC RF a larga banda che consentono la generazione di segnali fino a 10 GHz.
• Banda trasmissiva istantanea fino a 4,5 GHz e ampia memoria per emissioni continue o di lunga durata.
• Banda ricevente istantanea fino a 2,7 GHz con acquisizione ad alta fedeltà per analisi successive.
• FPGA programmabile per adattamento in tempo reale, inserimento Doppler e ritardi temporali.
• Formati configurabili: benchtop, strumento da scrivania o modulo PXI/PXIe con funzionamento multi-canale coerente in fase.

Congestione, interferenza e suscettibilità
Ricreare condizioni di spettro congestionato per verificare la suscettibilità dei collegamenti di controllo e telemetria a interferenze o emissioni non intenzionali. Proteus supporta la generazione e l'analisi di emissioni elettromagnetiche a larga banda e segnali modulati IQ per test a livello di protocollo.

Jamming e inganno
La generazione di rumore a larga banda che copre larghezze multi-GHz e l'operazione multi-uscita coerente per modulo consentono scenari di jamming direzionale e beamforming per valutare la vulnerabilità ad attacchi RF deliberati.

Validazione di scenari reali in laboratorio
Proteus funziona come registratore RF e digitalizzatore, permettendo la cattura di segnali ambientali e protocolli su grandi memorie per analisi post-evento, indagine sulle cause e campagne di test ripetibili per certificazione o R&S.

Emulazione di un ambiente dinamico con movimento
L'emulazione in tempo reale di Doppler e ritardo temporale implementata in FPGA permette di simulare spostamenti di frequenza e ritardi di propagazione indotti dal movimento. Ciò fornisce una validazione ripetibile per sistemi anti-drone e le prestazioni del link in condizioni di bersagli mobili.

Specifiche tecniche

• Capacità massima di generazione del segnale fino a 10 GHz (Architettura Direct Digital).
• Banda trasmissiva istantanea: fino a 4,5 GHz (a seconda della configurazione).
• Banda ricevente istantanea: fino a 2,7 GHz.
• Capacità di rumore/jamming a larga banda: generazione di rumore multi-GHz.
• Multi-uscita coerente per modulo per beamforming/jamming direzionale.
• FPGA programmabile in tempo reale per comportamento di minaccia adattativo, Doppler ed emulazione di ritardi temporali.
• Registrazione/digitalizzazione RF ad ampia memoria per cattura e analisi di lunga durata.
• Formati: benchtop, strumento da scrivania o modulo PXI/PXIe con funzionamento multi-canale coerente in fase.
