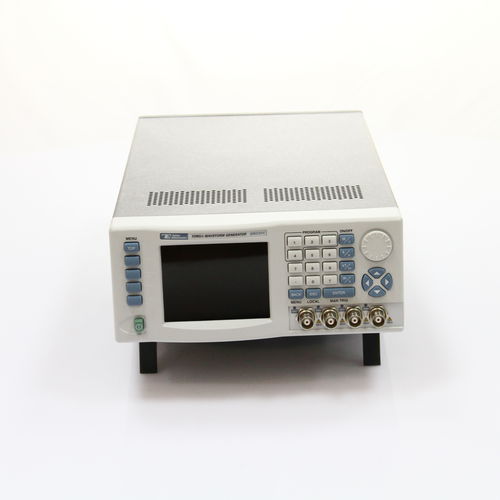

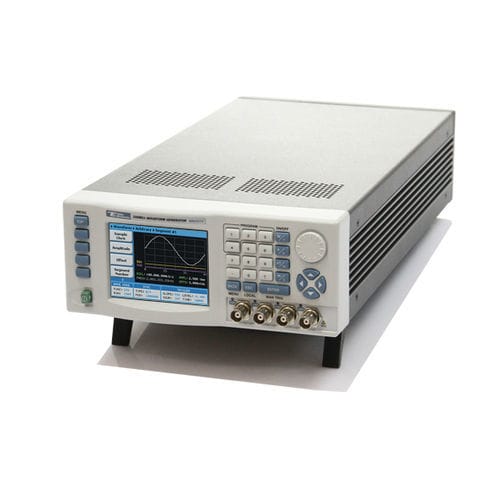

Generatore di forme d'onda arbitrarie WW5064

via USB4 canali

Il modello WW5064 offre un sintetizzatore di forme d’onda universale a quattro canali con una velocità di campionamento di 50 MS/s. Ogni unità è realizzata in un involucro di dimensioni ridotte per risparmiare spazio e ridurre i costi, senza tuttavia compromettere la larghezza di banda e l’integrità del segnale. Lo strumento genera forme d’onda standard o definite dall’utente in un intervallo compreso tra 100 µHz e 25 MHz. Onde sinusoidali fino a 25 MHz e onde quadre fino a 12,5 MHz Risoluzione di ampiezza a 16 bit Memoria forme d’onda da 512 k, memoria forme d’onda da 1 M (opzionale) 10 Vpp su 50 Ω, il doppio in circuito aperto Modalità di funzionamento multiple: trigger, timer e ritardo di trigger Quattro uscite SYNC separate Caratteristiche Integrità del segnale Con l’evoluzione della tecnologia e lo sviluppo quotidiano di nuovi dispositivi, sono necessari segnali più veloci per simulare e stimolare questi nuovi dispositivi. I modelli a quattro canali offrono la larghezza di banda più elevata della loro categoria e garantiscono quindi una riproduzione e una simulazione accurate dei segnali di test. Grazie a un’ampia gamma di generatori di clock di campionamento (fino a 50 MS/s), a una risoluzione verticale a 16 bit e a un’ampia larghezza di banda in uscita (fino a 25 MHz), è possibile creare profili matematici, scaricare le coordinate sullo strumento e rigenerare le forme d’onda senza comprometterne la fedeltà e la compatibilità con il progetto originale. Risoluzione a 16 bit I DAC a 16 bit vengono utilizzati per generare forme d’onda con eccellente precisione e risoluzione, adatte ai segnali di test più raffinati richiesti dagli strumenti sensibili di oggi. Grazie all’impiego delle tecnologie più recenti, potete essere certi che le caratteristiche e le funzionalità dei modelli a quattro canali vi saranno utili per molti anni. Quattro canali sincronizzati I modelli a quattro canali dispongono di quattro canali di uscita, tutti sincronizzati allo stesso clock di riferimento e che condividono lo stesso clock di campionamento.
