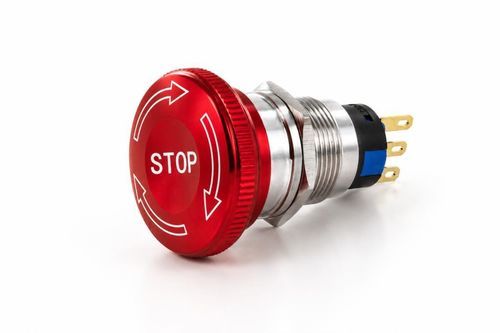

Pulsante di arresto di emergenza K-MAX

a fungoIP66IP65

Panoramica

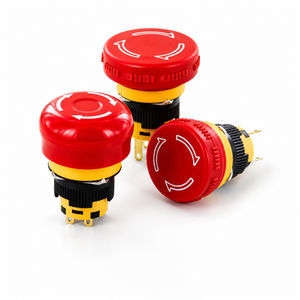

La serie K-MAX propone pulsanti di arresto d'emergenza metallici miniaturizzati in Ø16 mm e Ø22 mm per armadi macchina, pannelli operatore e interfacce industriali compatte dove lo spazio è limitato ma l'identificazione dell'emergenza deve restare evidente. Attuatore rosso in alluminio anodizzato, funzionamento spingi/ruota con bloccaggio, versioni con retroilluminazione LED e configurazioni contatti fino a 2NO + 2NC. Collare giallo opzionale per identificazione conforme alla normativa.

Vantaggi funzionali

• Diametri di installazione compatti: Ø16 mm e Ø22 mm per pannelli con spazio ridotto
• Costruzione elettromeccanica metallica con attuatore in alluminio anodizzato rosso
• Versioni retroilluminate LED per migliore visibilità in quadri e postazioni di controllo
• Funzionamento spingi/ruota (mantenuto) per bloccaggio positivo e reset manuale
• Collare giallo opzionale per conformità all'identificazione di emergenza

Dati elettrici
Tecnologia: Elettromeccanica
Numero di funzioni: 1
Corrente max.: 3 A @ 250 Vac
Tensione di isolamento nominale: 250 Vac
Resistenza di contatto iniziale: ≤ 50 mΩ
Resistenza di isolamento: ≥ 1000 MΩ
Resistenza dielettrica: 1800 VAC
Vita elettrica: 50.000 cicli
Configurazioni contatti: 1NO+1NC fino a 2NO+2NC
Illuminazione disponibile: retroilluminazione LED integrata nell'attuatore
Colori LED: rosso, verde, giallo, blu, bianco
Alimentazioni LED: 6 V, 12 V, 24 V, 110 V, 220 V

Caratteristiche meccaniche
Diametro di montaggio: 16 mm, 22 mm
Azione: Mantenuto (bloccaggio) — reset tramite rotazione
Forza di attuazione max.: 6,0–6,5 N
Vita meccanica: 1.000.000 cicli
Corsa: 3,5 mm
Montaggio: frontale con dado (fissaggio a vite)
Materiale corpo: acciaio inossidabile e alluminio anodizzato disponibili
Materiale pulsante: alluminio anodizzato (attuatore rosso), forme a fungo o fungo largo
Terminazioni: QuickConnect 2,8 mm, saldature, connettori

Caratteristiche ambientali
Temperatura di esercizio: -30 °C a +55 °C
Protezione ingressi: IP65 / IP66 (serie classificata IP65/IP66)
Resistenza agli urti: non specificata

Specifiche tecniche

• Serie: K-MAX
• Marca: TactHill
• Fori pannello: Ø16 mm e Ø22 mm
• Attuatore: alluminio anodizzato rosso, spingi/ruota con bloccaggio
• Opzioni contatti: 1NO+1NC fino a 2NO+2NC
• Valutazione elettrica: fino a 3 A @ 250 Vac; tensione di isolamento 250 Vac; resistenza dielettrica 1800 VAC
• Illuminazione: LED integrato — colori: rosso/verde/giallo/blu/bianco; alimentazioni: 6/12/24/110/220 V
• Terminali: QuickConnect 2,8 mm; anche saldature e connettori
• Materiali: corpo inox o alluminio anodizzato; attuatore in alluminio anodizzato
• Vita meccanica: 1.000.000 cicli; elettrica: 50.000 cicli
• Protezione ingressi: IP65 / IP66
• Intervallo operativo: -30 °C a +55 °C
