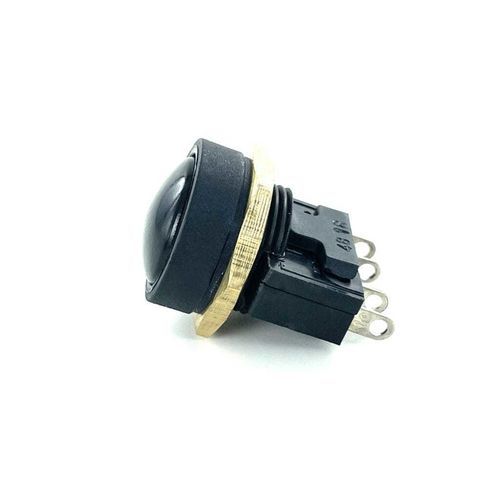

Pulsante impermeabile SOMV16

IP40IP671NA/NC

Panoramica
La serie SOMV16 è una famiglia di pulsanti d'interfaccia miniaturizzati Ø16 mm che offrono un feedback tattile netto, elevata affidabilità elettrica e protezione ambientale robusta. Presentano un contatto NO/NC (forma Z) con portata fino a 10 A, tenuta frontale IP67 e sono progettati per interfacce industriali, apparecchiature professionali e applicazioni che richiedono un feedback operatore durevole.

Vantaggi funzionali

• Formato compatto Ø16 mm
• Contatto NO/NC (forma Z) (opzione SPDT)
• Fino a 10 A @ 250 Vac (resistivo)
• Tenuta frontale IP67 (IP40 sul retro)
• Opzioni personalizzate di cablaggio e terminazione disponibili

Caratteristiche principali

• Foro pannello: Ø16 mm
• Funzione: momentanea
• Contatto: NO/NC (SP, forma Z)
• Tensione max: 250 Vac
• Corrente max (resistiva): 10 A @ 70°C
• Resistenza di contatto iniziale: 25 mΩ max
• Resistenza di isolamento: 1000 MΩ min @ 500 Vdc
• Rigidità dielettrica: 1000 Vac, 50 Hz, 60 s
• Classifiche elettriche: 50.000 cicli a 10 A @ 250 Vac; 100.000 cicli a 7 A @ 250 Vac
• Vita meccanica: minimo 500.000 cicli
• Forza di azionamento: circa 390 g max
• Corsa totale: 2,3 mm (pre-corsa 1,3 mm)
• Materiali: scocca in termoplastica UL94-V0; contatti in lega d'argento (opzione placcatura oro)
• Temperatura di esercizio: –40°C a +85°C
• Protezione ingressi: IP67 frontale, IP40 posteriore

Opzioni e personalizzazione
Disponibile con attuatori bombati in più colori (rosso, verde, blu, bianco, giallo, nero); contatti in argento o in argento placcato oro; terminazioni con linguette per saldare o fili; soffietto in silicone opzionale per migliorare la tenuta frontale (opzione IP68 disponibile); cablaggi e configurazioni personalizzate tramite U.DESIGN (possibili MOQ).

Applicazioni principali

• Interfacce di controllo industriale
• Apparecchiature elettroniche professionali
• Quadri comandi compatti
• Applicazioni che richiedono commutazione NO/NC affidabile
• Ambienti polverosi o umidi

Dati elettrici (tabella)
Tecnologia: elettromeccanica
Numero di funzioni: 1
Corrente max: 10A @ 250Vac
Tensione nominale di isolamento: 250 Vac
Resistenza di contatto iniziale: 25 mΩ Max.
Resistenza di isolamento: 1000 MΩ Min.
Rigidità dielettrica: 1000 VAC
Vita elettrica: 50.000 cicli (condizione nominale)
Tipo di contatto: NO/NC
Tipi di illuminazione disponibili: N/A
Colori LED disponibili: N/A
Alimentazioni per LED: N/A

Caratteristiche meccaniche (tabella)
Diametro d'installazione: 16 mm
Azione: momentanea
Forza massima di azionamento: 3,8 N (circa 390 g) max
Durata meccanica: 500.000 cicli
Corsa: 2,3 mm (pre-corsa 1,3 mm)
Fissaggio / Montaggio: montaggio pannello frontale con dado (vite) / da davanti
Materiale corpo: PBT / termoplastico resistente (UL94-V0)
Materiale pulsante: PBT (plastica resistente)
Forma pulsante: attuatore bombato (varianti disponibili)
Terminazione / Connessione: linguette per saldare o fili (opzioni)

Note
La durata elettrica specificata per carichi nominali comuni: 50.000 cicli a 10 A @ 250 Vac; 100.000 cicli a 7 A @ 250 Vac. Personalizzazioni di tenuta, terminazioni e contatti (placcatura oro) possibili tramite U.DESIGN.
