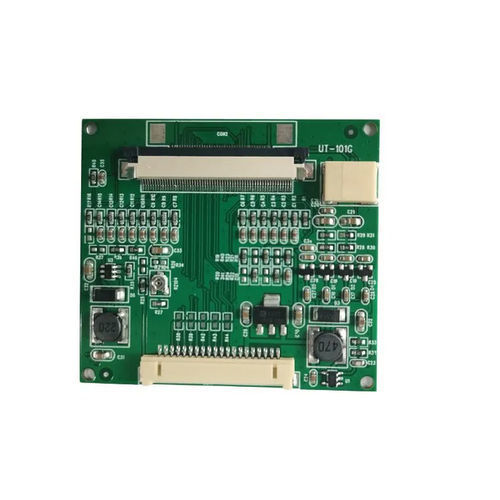

Convertitore per modulo LCD TBJ101LV-01

di segnaleLVDS a LVDScompatto

TBJ101LV-01 Scheda di scalatura | Conversione di LVDS a 60 pin / 40 pin in LVDS a 20 pin Supporto risoluzione LCD (max.): 1024×600, dimensione tipica dello schermo: 7,0″/ 9,2″/ 10,1″ Driver di retroilluminazione incorporato e circuito di alimentazione VGL e VGH dello schermo, un supplemento al segnale LVDS della scheda madre industriale La struttura compatta lascia più spazio ai terminali La scheda di controllo TFT può essere compatibile con il modulo di origine EJ101NA-01G, CLAA101NC01C. Il materiale è conforme alla normativa RoHS. Funzione: Controllore LCD TFT Tensione di alimentazione (V): 5.0 Typ Interfaccia: Da LVDS a LVDS Dimensione LCM: multipla Risoluzione LCM supportata (pixel): 1024×600 PCB (L x H ) (mm): 60.0×54.0 Corrente diretta (senza LCM) (mA): 250 Tip Connettore LCM: 60PIN/0,5S Connettore LVDS: 20PIN/1.0S (DF14) Temperatura operativa (°C): -20 ~ +70 Temperatura di stoccaggio (°C): -30 ~ +80
