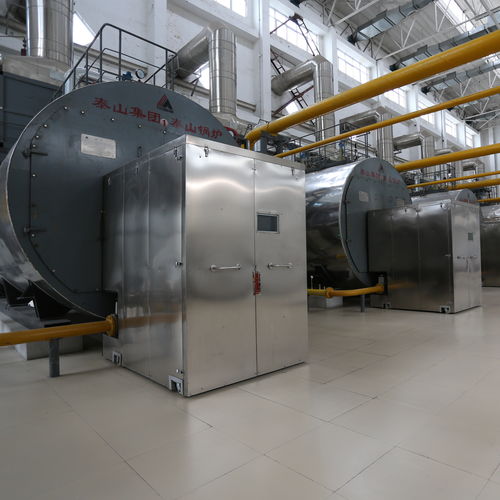

Caldaia a vapore SZS series

ad acqua caldaa gas

Caldaia a olio combustibile e a gas Descrizione del prodotto La caldaia a vapore a olio combustibile della serie SZS è a doppio tamburo, disposizione longitudinale, struttura di tipo D. Il lato destro è il forno, e il lato sinistro è il fascio di tubi a convezione. Il surriscaldatore è disposto nel fascio tubiero a convezione, ed è fissato sulla base del corpo tramite il supporto mobile del tamburo inferiore. Il forno è circondato da una parete d'acqua a membrana. La parete d'acqua a membrana sul lato sinistro del forno separa il forno dal fascio tubiero a convezione. Il fascio di tubi di convezione posteriore è una struttura a spostamento, mentre la parte anteriore è una struttura in linea. Il gas di scarico entra nella camera di combustione e nel fascio tubiero di convezione dall'uscita nella coda della fornace, e poi si trasforma in economizzatore a spirale alettato e condensatore, e infine entra nel condotto di scarico e nella canna fumaria. La caldaia a vapore a olio combustibile della serie SZS è progettata e ottimizzata per produrre vapore a bassa pressione o acqua calda con capacità di evaporazione nominale da 4 a 75 ton/ora e pressione nominale da 0,7 a 2,5MPa. L'efficienza termica di progetto è fino al 95%. Caratteristiche: 1. La caldaia è dotata di porta antideflagrante e rilevatore di fiamma per un funzionamento sicuro e affidabile. 2. La camera di combustione adotta la struttura della parete dell'acqua a membrana piena, la combustione a pressione micropositiva, e non ha inquinamento nell'ambiente operativo. 3. Utilizzando fibra di silicato di alluminio di alta qualità e cemento refrattario, e la temperatura del forno è inferiore a 45 ° C. 4. I tombini sono disposti nella parte anteriore e posteriore dei tamburi superiore e inferiore, e gli sportelli di ispezione sono disposti nella parte posteriore della caldaia, che è conveniente per la revisione e la pulizia.
