Ausiliario di comando DTC series

Panoramica

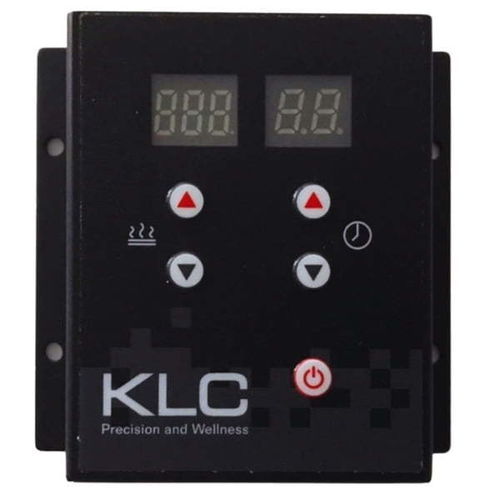

Il controller digitale temperatura e tempo (serie DTC) di KLC è un regolatore compatto da pannello frontale progettato per test di laboratorio, riscaldamento ambiente e controllo della temperatura di processo. Compatibile con la gamma di riscaldatori KLC: riscaldatori flessibili ultrasottili, riscaldatori a infrarossi lontani, riscaldatori d'aria PTC e conduttori termici PTC.

Caratteristiche principali

• Impostazione digitale frontale con display LED
• Controllo temperatura e timer con memorizzazione automatica delle impostazioni
• Timer regolabile da 30 min fino a funzionamento continuo (visualizzazione 99)
• Controllo preciso della temperatura ±1℃; risoluzione 1℃
• Versioni precablate, con connettore (auto-collegamento) o a morsetto disponibili
• Compatibile con le gamme di riscaldatori KLC

Modelli e tipi

• Modelli: DTC-A1045A-150 | DTC-A1045B-150 | DTC-A2085A-150 | DTC-A2085B-150 | DTC-A3B285-0204B
• Tipi: AC110V precablato; Connettore AC110V; AC220V precablato; Connettore AC220V; Terminale AC90–250V

Specifiche di base

• Dimensioni: 65 x 90 x 26 mm
• Cassa: involucro esterno in alluminio
• Tensione di ingresso (serie): DC12V–24V / AC100V–120V / AC200V–240V
• Frequenza: 60Hz (opzione 50Hz disponibile)
• Corrente max.: CC <10A; AC <4A (a seconda del modello)
• Frequenza di campionamento: 100 ms
• Ambiente operativo: -20℃ a 55℃; 0–80% RH (no condensa/gel)
• Intervallo controllo temperatura (serie): tip. 1 a 150℃; alcuni modelli fino a 285℃
• Sensore: NTC (AC non isolato); lunghezza cavo NTC tipica 80 cm

DTC-A3B285-0204B — specifiche modello

• Tensione di ingresso: AC90–250V
• Frequenza: 50/60Hz
• Corrente max.: 4A
• Metodo di controllo: ON/OFF (P=0)
• Intervallo controllo temperatura: -24 a 285℃ (passo 1℃)
• Controllo tempo: 1–5 (unità 30 min) / 5–99 (unità 1 h); 99 = funzionamento continuo
• Frequenza di campionamento: 100 ms

Guida utente / Note operative

• ON/OFF: premere 1 volta per accendere; tenere premuto 2 s per spegnere. Se alimentato ma inattivo, il punto del display tempo lampeggia
• Pulsanti temperatura: ▲ aumenta di 1℃; ▼ diminuisce di 1℃; tenere premuto per variazione continua. Il display ritorna alla temperatura misurata dopo 4 s
• Pulsanti tempo: ▲ / ▼ regolano di 0,5 h o 1 h a seconda dell'intervallo; 99 indica funzionamento continuo
• Connessioni: PIN NTC per sensore; PIN ingresso AC; PIN uscita AC per carico

Note

• Marca: KLC Corporation
• Applicazioni: adatto per apparecchiature di laboratorio, prototipi HVAC, macchine di processo e controllo della temperatura del prodotto
