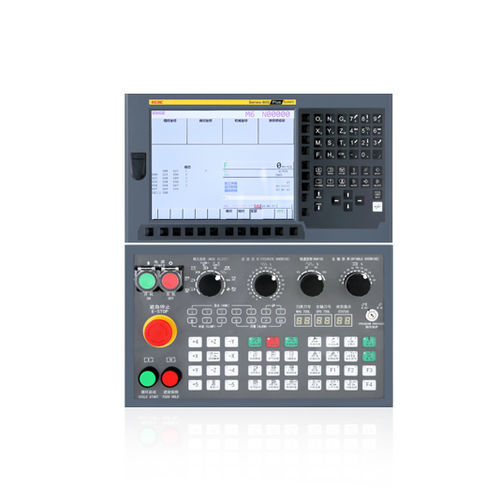

Controllo numerico compatto ECAC-800Plus

per macchine utensiliper macchina di taglioper macchina di produzione

L'ECAC-800Plus adotta un'architettura aperta con un processore di livello industriale, uno schermo LCD a colori da 8,4 pollici e una stazione operativa standard della macchina. Il sistema integra interfacce esterne come l'interfaccia del bus M3, l'interfaccia di controllo analogica e a impulsi, l'interfaccia I/O, ecc Controllo della coppia, tornitura poligonale, guida al debug della macchina utensile online e altre funzioni. Il sistema supporta l'estensione del programma del dispositivo USB e le funzioni di scambio dati, con caratteristiche quali alta efficienza, configurazione flessibile, struttura compatta e facilità d'uso. Adotta un display LCD ad alta definizione TFT-LCD da 8,4 pollici, supporta la visualizzazione in lingua cinese e inglese, supporta la visualizzazione grafica e la simulazione del percorso utensile, modalità di controllo bus M3, asse di controllo massimo di 5, asse di collegamento massimo di 5, asse di controllo PLC di 2, supporta il controllo della coppia; Ciclo di interpolazione di 2 ms, supporto dell'analisi delle istruzioni a livello nanometrico e dell'operazione di interpolazione, supporto di 2 mandrini completamente funzionali, entrambi in grado di raggiungere il posizionamento del mandrino e la commutazione rapida dell'asse CS, con funzione composita di fresatura di tornitura e funzione di elaborazione dei poligoni, supporto dell'interpolazione cilindrica e delle coordinate polari Supporta l'uscita di tensione analogica a 2 canali 0V-10V, l'uscita a impulsi a 2 canali, supporta filettature diritte/taperate equidistanti, filettature diritte/taperate a passo variabile, con funzioni di taglio e interruzione del test manuale a impulsi, supporta la programmazione guidata online, la procedura guidata di debug online e la funzione di configurazione online dei parametri del servo;
