Scatola elettrica di distribuzione DWH series

su guida DINa muroin alluminio

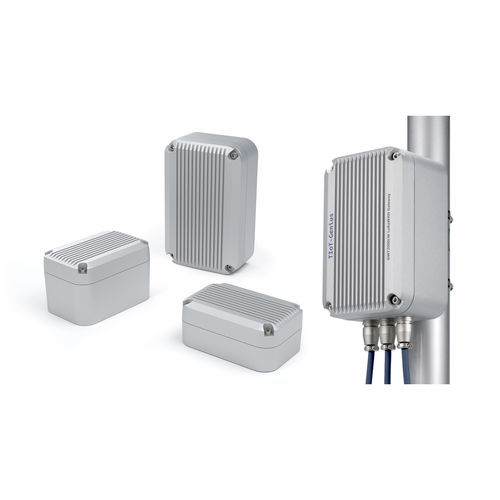

Panoramica del prodotto

• Scatola in alluminio pressofuso ad alte prestazioni IP68 protetta dall'immersione fino a 24 ore a 1 m di profondità.
• La schermatura EMC è ottenuta grazie ai lati interni non rifiniti del coperchio superiore e della base, nonché alla guarnizione in silicone conduttivo.
• Adatto per punti di accesso, apparecchiature di trasmissione ottica, PC industriali antiurto e altri.
• 4 dimensioni disponibili in argento metallico.
• Classe di protezione: IP68 (24 ore/1 m di profondità)
• Temperatura di esercizio: -40°C ~ +105°C

Programma di lancio

• Fine dicembre 2025: DWH10-15-9S, DWH14-22-7S, DWH14-22-10S
• Febbraio 2026: DWH10-15-6S

Numero di prodotto / Dimensioni
Numero di prodotto | Dimensioni esterne (L x A x P, mm) | Dimensioni interne (l x a x p, mm) | Peso (g) | Data di lancio
DWH10-15-6S | 100 x 63,5 x 150 | 86 x 46 x 136 | 875 | Febbraio 2026
DWH10-15-9S | 100 x 93,5 x 150 | 81 x 76 x 131 | 1115 | Fine dicembre 2025
DWH14-22-7S | 140 x 74 x 220 | 125 x 56 x 205 | 1470 | Fine dicembre 2025
DWH14-22-10S | 140 x 104 x 220 | 123 x 86 x 203 | 1865 | Fine dicembre 2025
Parti opzionali

• Piastra di montaggio per DW・DWH - Serie DWMP
• Staffa di montaggio a parete per DW・DWH - Serie DWF
• Staffa di montaggio a parete per DW・DWH - DWMB-1N
• Staffa di montaggio su palo in alluminio per serie DW・DWH
• Cinghia di montaggio su palo in acciaio inossidabile - Serie SNB
• Cintura di montaggio su palo - Serie PKB
• Viti di montaggio per DW・DWH - SMS4-8
• Guida DIN per DW･DWH - Serie FDR
• Pressacavo schermato EMC - Serie AGE
• Pressacavo resistente al calore - Serie AGH
• Pressacavo metallico IP68 - Serie AGM
• Pressacavo metallico IP67 a basso costo - Serie RMC
• Sfiato protettivo in acciaio inossidabile - PMF-12M
• Sfiato protettivo - Serie PMF

Prodotti simili

• Scatola in alluminio pressofuso IP68 - Serie DW
• Scatola in alluminio pressofuso schermata EMC IP67 - Serie HQ
• Scatola in alluminio pressofuso IP67 - Serie BDN
• Scatola in alluminio flangiata IP68 - Serie AW
• Scatola in alluminio con dissipatore di calore IP68 - Serie AWN
• Scatola in alluminio pressofuso IP65 - Serie AL
• Scatola schermata EMC in alluminio con dissipatore di calore flangiato - Serie EXHFE
• Scatola schermata EMC in alluminio con dissipatore di calore - Serie EXHE
• Scatola in alluminio con dissipatore di calore - Serie EXH

Viste 3D

• Vista 3D - DWH10-15-6S
• Vista 3D - con staffa di montaggio a parete
• Vista di assemblaggio della staffa di montaggio su palo
• Vista esplosa

Caratteristiche / Specifiche tecniche

• Materiale: Alluminio pressofuso
• Finitura: Argento metallico
• Classe di protezione: IP68 (24 ore a 1 m di profondità)
• Schermatura EMC: Lati interni non rifiniti e guarnizione in silicone conduttivo
• Temperatura di esercizio: -40°C a +105°C
• Dimensioni disponibili: 4 (vedi tabella sopra)
• Peso: 875g a 1865g a seconda del modello
• Adatto per: Punti di accesso, apparecchiature di trasmissione ottica, PC industriali antiurto, ecc.
